电工必备电气原理图14:PLC正反转控制原理
来源:电工天下时间:2022-03-28 09:17:14 作者:老电工手机版>>

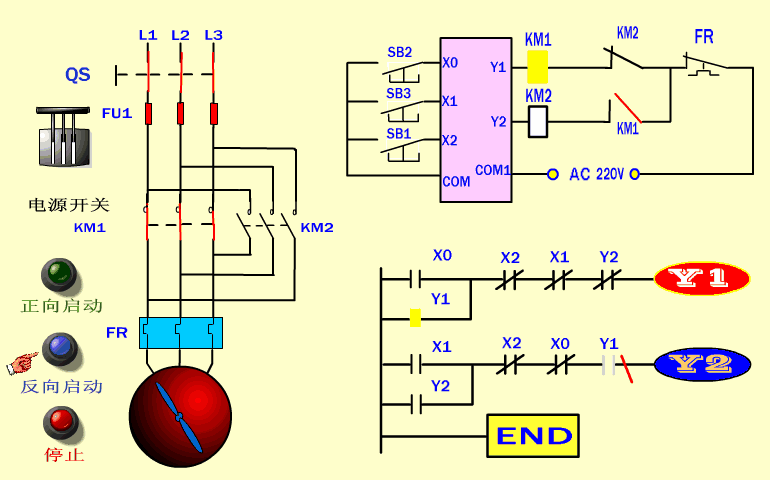

以下是PLC正反转控制的工作原理图,通过PLC编程实现电动机的正向启动、反向启动和停止,以下是简单而实用的电气原理图:
