有关plc实数比较指令的用法,先来看一看实数与浮点数比较指令的符号,再来说一说plc实数比较指令的功能,最后给出一个plc实数比较指令的应用实例,供大家学习参考。
一、plc实数比较指令的符号

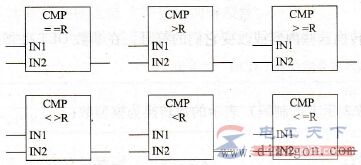

plc实数(浮点数)比较指令符号

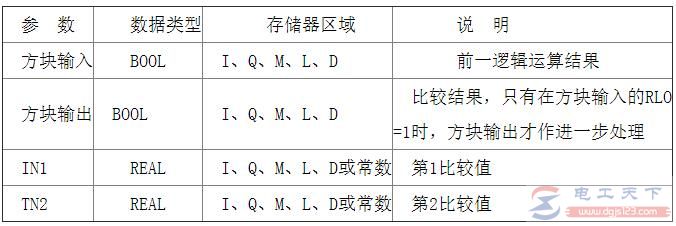

表1 为实数比较指令说明表。
二、plc实数比较指令的功能说明
CMP?r(实数比较)指令能与正常的触点连接使用。
该指令可以放置在正常触点允许放置的任何位置。in1和in2根据所选择的比较指令类型进行比较。
表2,实数比较指令对状态位的影响。
三、plc实数比较指令的应用实例
在图2上,若以下条件成立,则输出q4.0将置位:
1、方块输入i0.0和i0.1的信号状态为“1”;
2、md 0和md 4的大于等于(>=)的比较结果为“真”( true);
3、输入i0.2的信号状态为“1”。
图2,实数比较指令的例子
以上就是plc实数比较指令的用法,希望对大家有所帮助。
