有关plc顺序功能图(SFC)的组成,在plc中,顺序功能图由步(Step)、转移(Transition)和动作(Action)三大要素组成,步又叫工作步(或流程步),它是控制系统中的一个稳定状态。
plc顺序功能图(SFC)的组成
顺序功能图主要由步(Step)、转移(Transition)和动作(Action) 3 大要素组成。
1、步
步又叫工作步(或流程步),它是控制系统中的一个稳定状态。
图1 SFC组成
对应于系统初始状态的工作步,称为初始步。
工作步又分为活动步和静步。活动步是指当前正在运行的步,静步是没有运行的步。
步处于活动状态时,相应的动作被执行;处于静步状态时,相应的非存储型动作被停止执行。
2、转移
转移就是从一个步过渡到另外一个步时的切换条件,两个步之间的切换可用一个有向线段表示,代表向下转移的有向线段的箭头可以忽略。
通常转移用有向线段上的一段横线表示,在横线旁可以用文字语言、逻辑表达式或图形符号来描述转移的条件。如下图所示。
(a) 文字语言 (b) 逻辑表达式 (c) 图形符号
图2 “或”关系的表示方式
(a) 文字语言 (b) 逻辑表达式 (c) 图形符号
图3 “与”关系的表示方式
3、动作
步并不是 plc 输出触点的动作,它只是控制系统中的一个稳定状态。
4、转移实现的条件
转移的实现必须同时满足两个条件:
1)该转移所有的前级步都是活动步。
2)相应的转移条件得到满足。
相关文章
plc单脉冲程序的功能说明
plc单脉冲程序,从给定信号(X0)的上升沿开始产生一个脉宽一定的脉冲信号(Y1),无论输入X0接通的时间长短怎样,输出Y1的脉宽都等于T1的定时时间2s(plc单脉冲程序)。
时间:2022-09-19 11:17:08
plc整数与双整数及实数的功能说明
plc整数与双整数及实数的功能,16位整数(INT)是有符号数,32位整数(DINT)的最高位为符号位,32位浮点数(REAL)为称实数,通过PT100温度修正程序来了解其用法。
时间:2022-09-18 13:08:36
plc查表操作指令的功能说明
plc查表操作指令的功能说明,表功能指令包括填表、查表、先进先出和后进先出指令,表功能指令实现对数据(只能是字型数据)的存取操作,在查表指令的语句表中,运算符不采用编码形式,而是直接使用。
时间:2022-09-18 13:08:13
自锁与互锁功能的plc梯形图程序设计实例
自锁与互锁功能的plc梯形图程序设计,利用自身的常开触点使线圈持续保持通电即“ON”状态的功能称为自锁,利用两个或多个常闭触点来保证线圈不会同时通电的功能成为“互锁”。
时间:2022-07-11 08:50:34

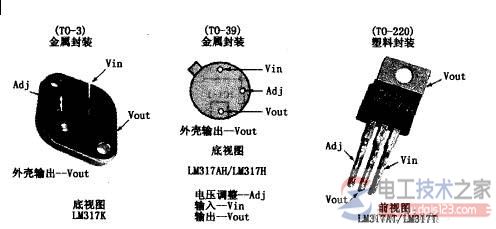

lm317引脚功能图与lm317稳压电路的功能
