怎么选定电线杆安装位置?
来源:电工天下时间:2021-11-19 05:57:20 作者:老电工手机版>>
架空线路的路径确定之后,可以通过现场测量来确定电线杆安装位置,先确定线路始端和末端两基电线杆安装的位置,再根据地形条件和跨越要求来确定转角电线杆的位置,把已确定的相邻两转角电线杆连成直线。

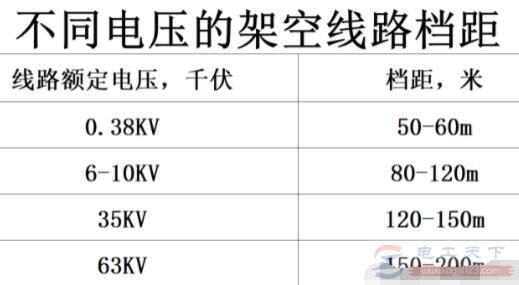

可以参考下表中所列档距,以此来确定直线杆的电线杆安装位置。
在确定电线杆位时需要注意以下几点:
1、在平坦地区,各个挡距应均匀分布,尽量使线路走向成一直线,以减少电线杆承受的侧向拉力。
2、遇到障碍物,电线杆可前后移位,必要时可以调整电线杆高。
3、遇到需要跨越的工程设施时,若新建线路在其上方通过,电杆应尽量靠近被跨越对象(但电杆应在倒电线杆范围以外);若新建线路在其下方通过,应使交叉点尽可能在新建线路的档距中间。
4、定位后立即打入标志桩,并且要根据现场条件确定立杆方向,画出电线杆坑线(沿立杆方向画出长1~1.5米、宽0.5米的长方形)。
