高压输电线路第四条线有什么作用

来源:电工天下时间:2022-06-11 05:19:30 作者:老电工手机版>>

高压传输一般采用加压、交流传送,发电机发出来的电压是三相,因此传输出来的也是三相(不用拉零线,更不用拉地线),但在三相线的顶部有一条裸露的电线并行,可能不是题主所说的第四根线。

这根线比其他线都高,处在顶部位置,但在支架下这根线是接地的。该线的目的是防雷,当高压线遭遇雷击时,最高的电线接受雷电,并把雷电引向地面,从而避免事故发生。

高压输电线路在城乡中,配电线路最高电压1万伏,或是单回线3条线输送,或是双回线6条线路输送,没有第4根线。如果说有第4根线的高压线,只能是高压输电线路了。

高压输电线路第四条线有什么作用

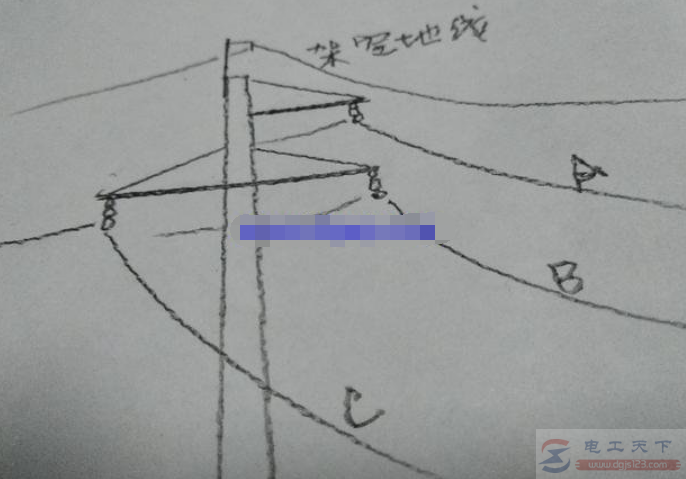

图上的输电线路看起来是4条导线,这是最常见的导线排列形式,称为“三角排列”。其实,这4条导线,运行时只有下面3条导线是有电的,分别是ABC三相电,最上面的那条线是一条避雷线,在雷电天气时,为了避免雷电压落到导线上导致重大事故而架设的。这条导线一般使用钢绞线,而有电的三条导线,使用的都是钢芯铝绞线。

架空地线在每一级杆塔下都有可靠的接地,以便在架空地线落雷时,将雷电压引入地下。

便是,杆塔上架设的架空地线会根据输电线排列方式不同或者回路不同而分单根或者双根,以提高对下面导线的保护能力。
