怎么选定电线杆安装位置

来源:电工天下时间:2022-04-18 21:28:03 作者:老电工手机版>>

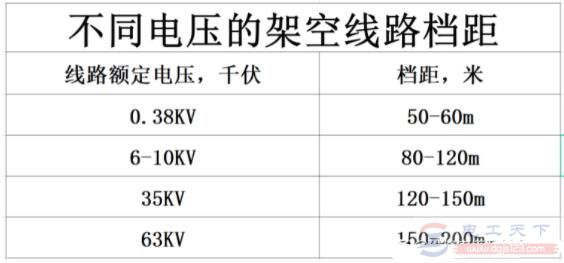

架空线路的路径确定之后,可以通过现场测量来确定电线杆安装位置,首先确定线路始端和末端两基电线杆安装的位置,然后根据地形条件和跨越要求确定转角电线杆的位置,把已确定的相邻两转角电线杆连成直线,参考下表中列出的档距确定直线杆的电线杆安装位置。

在确定电线杆位时需要注意以下几点:

1、在平坦地区,各个挡距应均匀分布,尽量使线路走向成一直线,以减少电线杆承受的侧向拉力。

2、遇到障碍物时电线杆可前后移位,必要时调整电线杆高。

3、遇到要跨越的工程设施时,如果新建线路在其上方通过,电杆要尽量靠近被跨越对象(但电杆应在倒电线杆范围之外);如果新建线路在其下方通过,应使交叉点尽可能在新建线路的档距中间。

4、定位后马上打入标志桩,并且要根据现场条件确定立杆方向,画出电线杆坑线(沿立杆方向画出长1~1.5米、宽0.5米的长方形)。

参考下图:

怎么选定电线杆安装位置
