高压负荷开关的作用_高压负荷开关的分类

来源:电工天下   编辑:小电工发布时间:2017-07-15 20:48:52

高压负荷开关的作用_高压负荷开关的分类】

本文介绍了高压负荷开关的作用,高压负荷开关与熔断器一起工作,负荷开关做控制与过载保护,熔断器则起短路保护作用,按灭弧原理和介质不同,负荷开关有不同的分类标准。

一、高压负荷开关有什么作用

高压负荷开关的作用_高压负荷开关的分类

高压负荷开关在电力系统中常与熔断器一起使用,负荷开关做控制与过载保护,熔断器则起短路保护作用。

由于负荷开关只需开断不大的负荷电流,因此它的灭弧装置比断路器简单得多。

高压负荷开关的作用:在电力系统中,负荷开关的作用如下:

1、开断和关合作用。

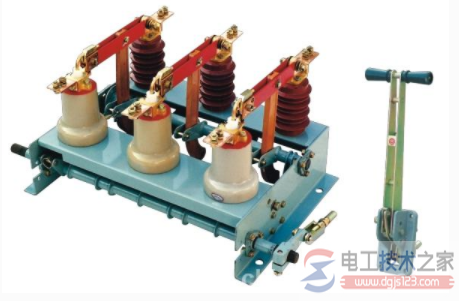

接通、断开正常工作状态下的负荷电流,以及与高压熔断器一起配合使用,可代替断路器,如下图所示便是一款户内高压负荷开关及熔断器组合电器。由于它有一定的灭弧能力,因此可用来开断和关合负荷电流和小干一定倍数(通常为3-4倍)的过载电流;也可以用来开断和关合比隔离开关允许容量更大的空载变压器,更长的空载线路,有时也用来开断和关合大容量的电容器组。

2、替代作用。

负荷开关与限流熔断器串联组合可以代替断路器使用。即由负荷开关承担开断和关合小于一定倍数的过载电流,而由限流熔断器承担开断较大的过载电流和短路电流。

负荷开关与限流熔断器串联组合成一体的负荷开关,在国家标准中规定称为“负荷开关—熔断器组合电器”。熔断器可以装在负荷开关的电源侧,也可以装在负荷开关的受电侧。当不需要经常掉换熔断器时,宜采用前一种布置,以便利用负荷开关兼作隔离开关的功能,用它来隔离加在限流熔断器上的电压。

二、高压负荷开关的分类

高压负荷开关的作用_高压负荷开关的分类

按灭弧原理和介质不同,负荷开关可分为以下几类:

1、利用电弧能量使固体产气材料产生气体,吹拂电弧使其熄灭的固体产气式负荷开关。

2、利用活塞压气产生气吹作用使电弧熄灭的压气式负荷开关,气体可以是空气或六氟化硫气体。

3、在油中利用电弧能量使油蒸发和分解产生气体,使电弧冷却而熄灭的油浸式负荷开关。

4、在真空中熄灭电弧的真空负荷开关,结构与真空断路器相似,但触头材料不同。

5、在六氟化硫气体中灭弧的六氟化硫负荷开关。

  • 高压负荷开关的结构

    有关高压负荷开关的结构与功能,高压负荷开关介于高压隔离开关与高压断路器之间,高压负荷开关有灭弧装置,高压负荷开关在结构上与高压隔离开关相似。....

  • 高压负荷开关的型号与含义

    高压负荷开关的作用,高压负荷开关用于接通、断开正常工作状态下的负荷电流,分享一款户内高压负荷开关及熔断器组合电器,高压负荷开关的型号含义。....

  • 高压负荷开关的作用

    电力系统中高压负荷开关的作用,在电力系统中正确使用高压负荷开关,其具有开断和关合作用、替代作用,用来开断和关合负荷电流和小干一定倍数的过载电流。....

三、高压负荷开关有几种分类?

高压负荷开关的作用_高压负荷开关的分类

高压负荷开关是一种能在正常工作状态下关合和切断负载电流、励磁电流、充电电流和电容器组电流的开关电器。

按使用电压可分为高压负荷开关和低压负荷开关。

1、固体产气式高压负荷开关:利用开断电弧本身的能量使弧室的产气材料产生气体来吹灭电弧,其结构较为简单,适用于35千伏及以下的产品。

2、压气式高压负荷开关:利用开断过程中活塞的压气吹灭电弧,其结构也较为简单,适用于35千伏及以下产品。

3、压缩空气式高压负荷开关:利用压缩空气吹灭电弧,能开断较大的电流,其结构较为复杂,适用于60千伏及以上的产品。

4、SF6式高压负荷开关:利用SF6气体灭弧, 其开断电流大,开断电容电流性能好,但结构较为复杂,适用于35千伏及以上产品。

5、油浸式高压负荷开关:利用电弧本身能量使电弧周围的油分解气化并冷却熄灭电弧,其结构较为简单,但重量大,适用于35千伏及以下的户外产品。

6、真空式高压负荷开关:利用真空介质灭弧,电寿命长,相对价格较高,适用于220千伏及以下的产品。

高压负荷开关的工作原理与断路器相似。

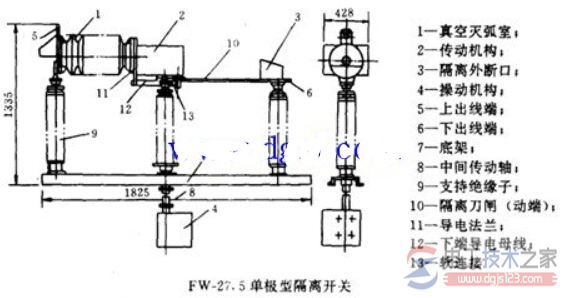

一般装有简单的灭弧装置,但其结构比较简单。图为一种压气式高压负荷开关,其工作过程是:分闸时,在分闸弹簧的作用下,主轴顺时针旋转,一方面通过曲柄滑块机构使活塞向上移动,将气体压缩;另一方面通过两套四连杆机构组成的传动系统,高压穿墙套管使主闸刀先打开,然后推动灭弧闸刀使弧触头打开,气缸中的压缩空气通过喷口吹灭电弧。

合闸时,通过主轴及传动系统,使主闸刀和灭弧闸刀同时顺时针旋转,弧触头先闭合;主轴继续转动,使主触头随后闭合。

在合闸过程中,分闸弹簧同时贮能。由于负荷开关不能开断短路电流,故常与限流式高压熔断器组合在一起使用,利用限流熔断器的限流功能,不仅完成开断电路的任务并且可显著减轻短路电流所引起的热和电动力的作用。

四、高压负荷开关的作用及型号含义

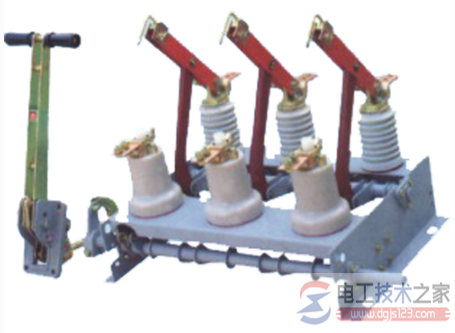

户内高压负荷开关及熔断器组合电器。

高压负荷开关的作用:接通、断开正常工作状态下的负荷电流,以及与高压熔断器一起配合使用,可代替断路器,如上图所示便是一款户内高压负荷开关及熔断器组合电器。

型号表示:高压负荷开关,从外观上看与隔离开关相似,具有明显的触头断点。单设置有简单的灭弧装置,能切除一定的负荷电流。器类型可分为户内型和户外型。

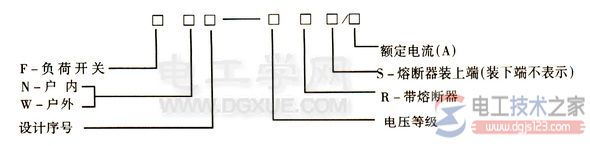

型号含义如下:

高压负荷开关的作用_高压负荷开关的分类

高压负荷开关型号含义
