刀开关的结构示意图与安装方法

来源：电工天下时间：2016-06-15 17:42:29 作者：老电工手机版>>

刀开关的结构示意图与安装方法

刀开关是一种手动电器，在低压电路中用于不频繁地接通和分断电路，或用于隔离电源，故又称 “ 隔离开关 ” 。

刀开关是一种结构较为简单的手动电器，主要由手柄、触刀、静插座和绝缘底板等组成，如下图所示。

刀开关结构示意图

1 —静触头 2 —手柄 3 —动触头 4 —铰链支座 5 —绝缘底板

刀开关在切断电源时会产生电弧，因此在安装刀开关时手柄必须朝上，不得倒装或平装。

接线时应将电源线接在上端，负载接在下端，这样拉闸后刀片与电源隔离，可防止意外发生。

附1，刀开关的用途、结构和分类

1、刀开关的用途和结构：

刀开关广泛应用于各种低压配电设备，作为电源隔离开关，也可以用来频繁地接通与断开容量不大的低压配电电路。

简单的刀开关因没有灭弧措施，分断速度低，分断能力弱，主要负载切除后，将线路与电源隔开，保证检修人员安全。有些刀开关加装灭弧室，可以切断额定电流下的有载电路。

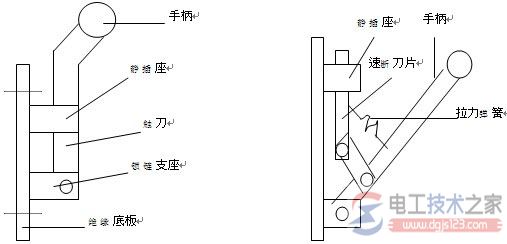

图1 手柄操作式单极开关图2 带速断刀片的刀开关

2、刀开关的分类

刀开关按极数可以分成单极、双极和三极；按结构可以分成平板式和条架式；按操作方式可以分成直接手柄操作式、杠杆操作机构式、旋转操作式和电动机构操作式。

绝缘底板一般用陶瓷或玻璃或者其他绝缘材料做成，绝缘手柄用塑料。

触刀一般用硬紫铜板，静插座或铰链插座用硬紫铜板或黄铜板制成。

使用速断刀片既加快了分断速度，减少了静插座的烧损；还由于电弧产生在静插座与速断刀片之间，保护了主触刀，且使刀开关的断开速度与操作者的操作速度无关。
