一灯三控开关接线图与接线方法

来源:电工天下时间:2019-11-06 21:45:47 作者:老电工手机版>>

有关一灯三控开关的接线图,双控开关中间接线柱为L、上为L1、下为L2,需要的朋友参考下。

一灯三控开关接线图

一灯三控开关接线图

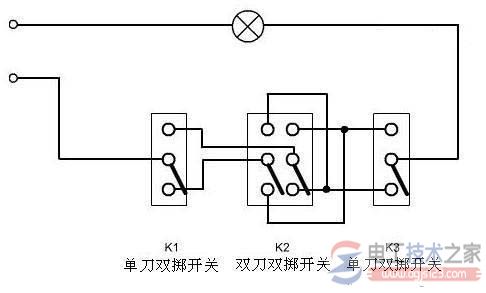

图1,一灯三控接线图

双控开关中间接线柱为L、上为L1、下为L2。
