万能转换开关的符号表示与结构示意图

来源:电工天下   编辑:小电工发布时间:2016-06-16 19:18:28

万能转换开关的符号表示与结构示意图

万能转换开关1

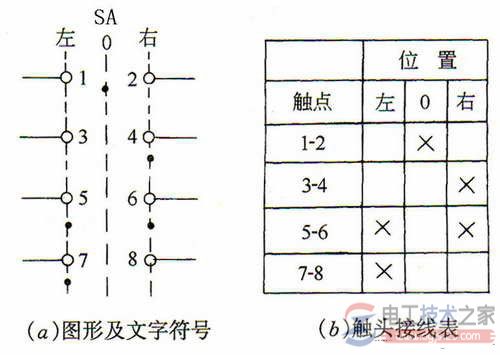

万能转换开关符号表示

上图显示了开关的档位、触头数目及接通状态,表中用“×”表示触点接通,否则为断开,由接线表才可画出其图形符号。

具体画法:用虚线表示操作手柄的位置,用有无“.”表示触点的闭合和打开状态,比如,在触点图形符号下方的虚线位置上画“.”,则表示当操作手柄处于该位置时,该触点是处于闭合状态;若在虚线位置上未画“.”时,则表示该触点是处于打开状态。

万能转换开关图形符号

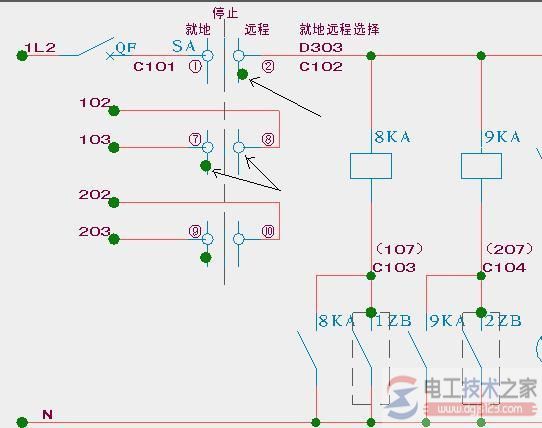

万能转换开关虚线上面的黑圈和白圈是什么意思?

万能转换开关2

白圈是接点,有代号的。黑圈是表示转换开关打到该位置,相邻的两个接点闭合。

图中开关转的就地位置时7和8闭合,9和10 闭合。转到远程位置时1和2闭合。【万能转换开关的符号表示与结构示意图】

附1,万能转换开关的工作原理及符号表示

万能转换开关是一种多档式、控制多回路的主令电器。万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。

如图1所示为万能转换开关单层的结构示意图。

万能转换开关3
图l 万能转换开关图

常用产品有LW5和LW6系列。LW5系列可控制5.5kW及以下的小容量电动机;LW6系列只能控制2.2kW及以下的小容量电动机。

用于可逆运行控制时,只有在电动机停车后才允许反向起动。LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。

所谓自复式是指用手拨动手柄于某一档位时,手松开后,手柄自动返回原位;定位式则是指手柄被置于某档位时,不能自动返回原位而停在该档位。

万能转换开关的手柄操作位置是以角度表示的。(电工天下 www.dgjs123.com)不同型号的万能转换开关的手柄有不同万能转换开关的触点,电路图中的图形符号如图2所示。

但由于其触点的分合状态与操作手柄的位置有关,所以,除在电路图中画出触点图形符号外,还应画出操作手柄与触点分合状态的关系。

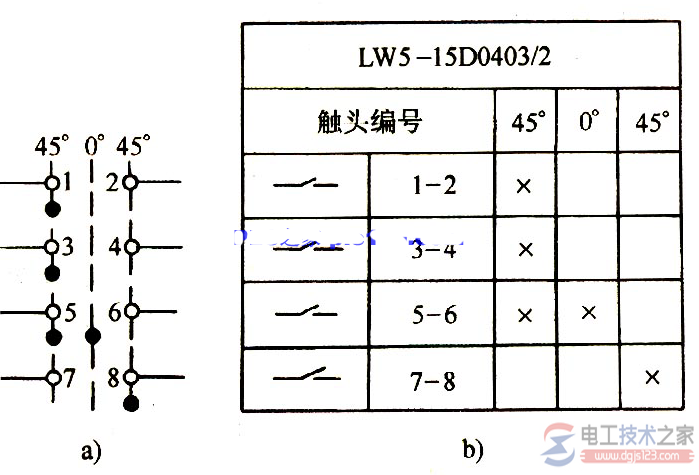

图中当万能转换开关打向左45°时,触点1-2、3-4、5-6闭合,触点7-8打开;打向0°时,只有触点5-6闭合,右45°时,触点7-8闭合,其余打开。

万能转换开关

图2 万能转换开关的图形符号

a) 图形符号 b) 点闭合表
