电工标准布线的四点要求
来源:电工天下时间:2022-01-01 08:02:32 作者:老电工手机版>>
有关电工布线的知识,在电路施工中进行布线时,必须严格按照标准布线的要求来操作,这里总结了电工标准布线的四点要求,主要包括预埋线管开槽、穿电线、做好电线接头等,下面具体来看下。
电工标准布线要求

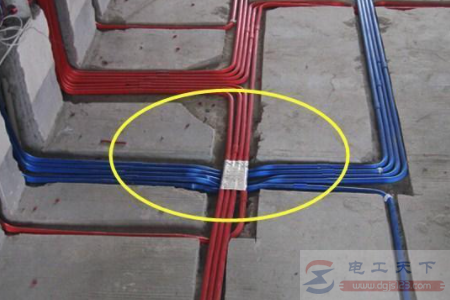

1、预埋线管开槽
制作线管90度弯,弧度要求不低于线管直径的8倍,比较容易穿电线。
点对点之间布线管,要求不能超过2个90°弯,距离太远或者超过2个90°弯,必须增加分线盒,方便后期穿线。
线管和线管的连接处,必须安装锁母,可以保护线管边不会伤害电线。
墙面预埋线管,开线管槽,不允许走横管。开横槽,主要目的是不降低墙面的承受结构。
2、穿电线
穿电线线盒的位置,要求预留电线长度,不能低于15公分,方便后期维修。
针对配电线预留电线长度的要求,不低于配电箱周长的一半,电线应预留足够的长度,也是为了方便以后维修。
3、电线接头
电线接头,缠绕圈数不低于5圈。电线接头要求必须烫锡处理,有效避免电线接头虚接氧化。
线管内不允许有电线接头。电线接头包胶布,要包2种,首先缠一种高压自粘胶带,外边还要缠一种绝缘胶布,高压自粘胶带的作用是防水防潮,高压自粘胶带的缺点外表易损坏,所以外边还需要缠一种绝缘胶布,用于防护高压自粘胶带自粘受到磨损、损坏的情况。
4、电线颜色
地线统一要求使用黄绿双色的电线,不允许使用其它颜色代替。
火线和零线,没有明确的规定,但根据地区不同,使用的颜色也不同。以河北为例,要求火线使用黄色、绿色和红色,零线使用蓝色,地线使用黄绿双色。
5、其它
对电工的布线标准还有很多要求,比如线管的固定与定位,电线的质量,消防线管必须使用铁管,铁管必须灌漆等。
