单开三控开关怎么接线,附一例单开三控开关的接线图
来源:电工天下时间:2020-11-24 11:03:00 作者:老电工手机版>>
有关单开三控开关的接线方法,在生活中经常用到单控开关、双控开关,有时也会用到单开三控开关,那么单开三控开关怎么接线,分享几个接线图供大家参考。

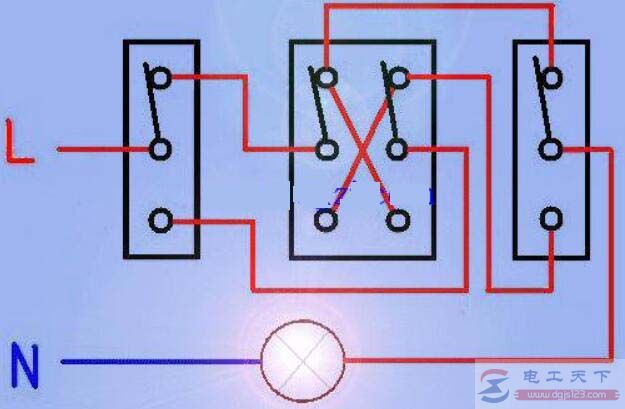

单开三控开关的接线图
见下图:
单开三控开关是指一个开关上面有三个按钮,每个按钮控制一路线或者一个灯。单控开关有两个接线柱,只有一个接点,接通或者断开。

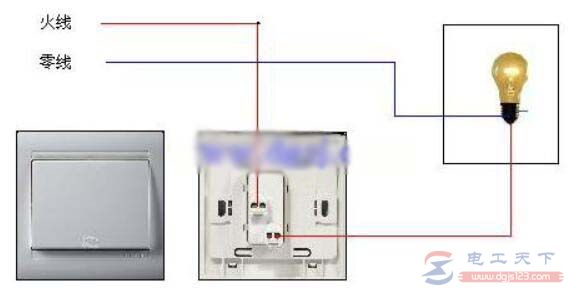

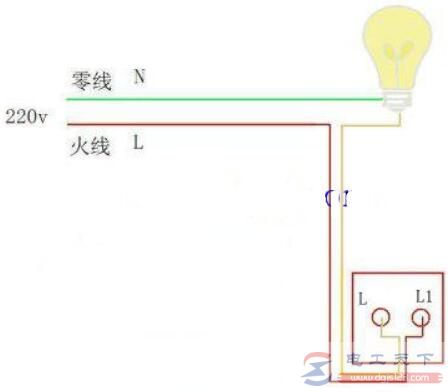

单控开关的接线图:
双控开关有三个接线柱,有两个接点,一个接点接通的同时另一个接点断开。
双控开关的接线图:
中途开关双,又称为多控中间开关,它就是两个联动的两位开关,应有6个接线柱,但其交叉的两条线接法是固定的,为使用方便厂家已在内部做好连接,就成为4个接线柱。
接线方法见下图:
如何将单开单控改为双控开关,附详细的开关接线图
有关将单开单控开关改造为双控开关的方法,在家庭电路中单开单控的开关很常见,但在某些地方改为双控开关更合适,更方便控制电灯的开关,这里就来说一说单开单控改为双控开关的实现过程。

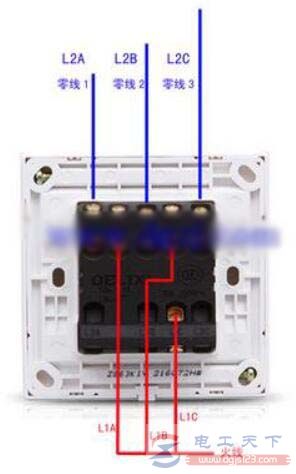

单开三控开关接线图及接线方式
单开三控开关的接线图,只要把一火接到进线端子即COM上再连通起来,三根控制线全接到三个L1或三个L2上即可,这就是单开三控开关的接线方法。
电灯开关单开双控与双开单控的接线图
电灯开关的接线方式,在不同的需求场景下,会采用单开双控或双开单控等不同的接线方法,这里介绍下电灯开关单开双控与双开单控的接线图,通过实例掌握下电灯开关的接线方法。
