三孔插座怎么接线,怎么来区分电线颜色不同接法

来源:电工天下时间:2020-11-24 10:52:25 作者:老电工手机版>>

有关三孔插座的接线方法,有网友咨询三孔插座怎么接线,不同颜色的电线,比如火线、零线应该怎么来接,应接入插座的哪个端子上,一起来看下三孔插座的接线图,希望对大家有所帮助。

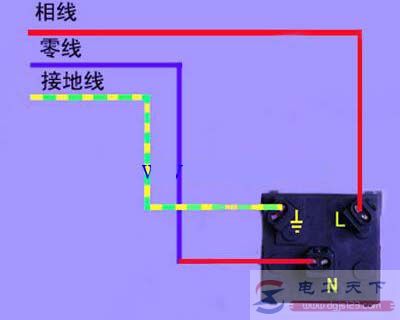

三孔插座怎么接线

三孔插座的接线要求

1、插座L孔接火线

2、插座N孔接零线。

3、插座E孔接地线

接线端子镙丝要拧紧。

三孔插座怎么接线,怎么来区分电线颜色不同接法

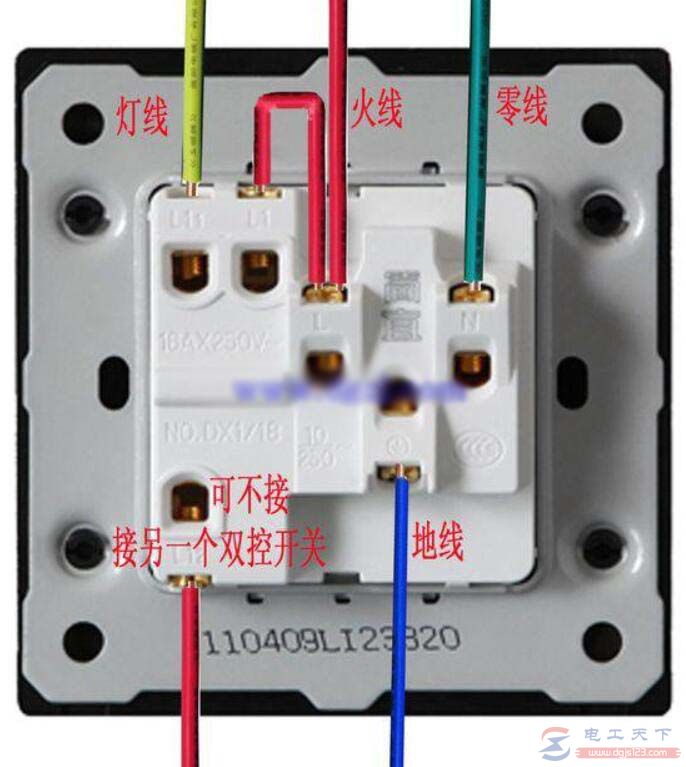

一开三孔插座的接线:内有一根火线、一根地线、一根零线、还有灯具引下来的二条线(其中灯具的一根线和零线合在一起)。

三孔插座怎么接线,怎么来区分电线颜色不同接法

这是一个双控开关+一个三孔插座。如果开关要达到双控的效果,必须再和另一个双控开关连接,当然也可以当单控来使用。

接三孔插座就按,接火线上(L),零线(N) E 接地线。接灯具的两条线已经有一条接到零线,即只有另一条了,那么将另一条接到L11/L12,L1上需要重开关上L连接,需用大概10cm长的短线引过来。

开关连接三孔插座接线图(火线与零线)

开关连接三孔插座接线图(火线与零线)

分享一个开关连接三孔插座的接线图,连接火线与零线,插座与开关,一个开关和一个三孔插座连在一起,使开关控制电灯,插座方便其他电器使用。

三孔插座与一开五孔插座的接线图

插座接线图大全:三孔插座与一开五孔插座接线图

分享几个插座接线图,包括三孔插座接线图与一开五孔插座接线图等,掌握下三孔插座及一开五孔插座的接线方法,需要的朋友参考下。

三孔插座正确接线方法

三孔插座正确接线方法,三孔插座<a href=/fljd/3223.htm target=_blank class=infotextkey>接地线的安装</a>

有关三孔插座的正确接线方法,三孔插座接地线的作用及安装方法,中性点不接地的供电系统中,必须进行保护接地,使用单相插座做保护接零时,接线必须正确。
