线路异常时过热保护继电器的控制关系与工作状态

来源:电工天下   编辑:小电工发布时间:2021-07-13 09:17:39

有关线路异常时过热保护继电器的控制关系,当主线路中出现过载、断相,电流不平衡或三相交流电动机过热时,解除自锁功能,实现对线路的保护作用。

线路异常时过热保护继电器的控制关系

如图:

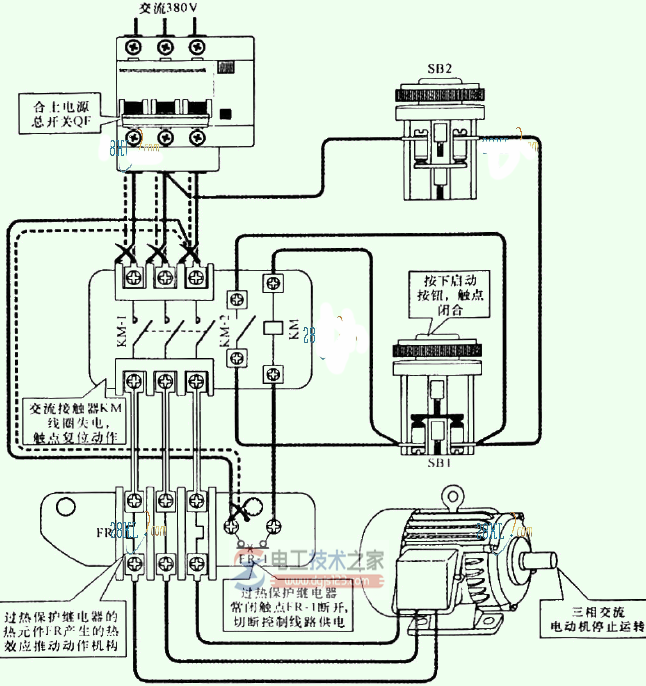

过热保护继电器1

过热保护继电器2

当主线路中出现过载、断相,电流不平衡或三相交流电动机过热时,由过热保护继电器的热元件FR产生的热效应来推动动作机构使其常闭触点FR-I断开,切断控制线路供电电源,交流接触器KM线圈失电,常开主触点KM-1复位断开,切断电动机供电电源,电动机停止运转,常开辅助触点KM-2复位断开,解除自锁功能,从而实现了对线路的保护作用。

待主线路中的电流正常或三相交流电动机温度逐渐降低时,过热保护继电器FR的常闭触点FR-1复位闭合,再次接通线路,此时只需重新启动线路,三相交流电动机便可启动运转。
