继电器常开触点的连接控制关系
来源:电工天下时间:2021-01-11 09:39:59 作者:老电工手机版>>
有关继电器常开触点的连接控制关系,继电器的常开触点,当线圈得电时,其动触点和静触点立即闭合接通线路,当线圈失电时,其动触点和静触点立即复位断开,切断线路。
继电器常开触点的连接关系
继电器的常开触点,是指继电器内部的动触点和静触点处于断开状态,当线圈得电时,其动触点和静触点立即闭合接通线路;当线圈失电时,其动触点和静触点立即复位断开,切断线路。

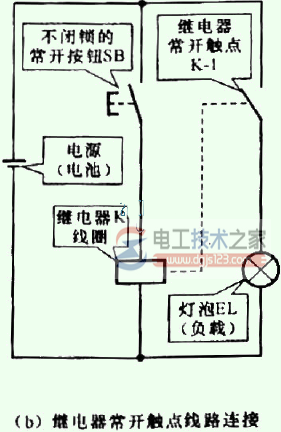

如图:
该继电器K线圈连接在不闭锁的常开按钮与电池之间,常开触点K-1连接在电池与灯泡EL(负载)之间,用于控制灯泡的点亮与熄灭,在未接通线路时,灯泡EL处于熄灭状态。
