继电器转换触点的连接关系图解

来源:电工天下   编辑:小电工发布时间:2021-02-19 06:17:02

有关继电器转换触点的连接关系,继电器K线圈连接在不闭锁的常开按钮与电池之间,常闭触点与常开触点,用于控制灯泡EL1的点亮与熄灭,灯泡EL2的点亮与熄灭。

继电器转换触点的连接关系

如下图:

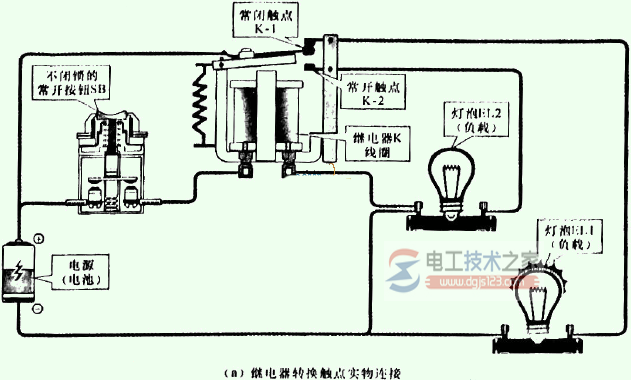

继电器转换触点的连接关系1

继电器转换触点的连接关系2

继电器转换触点的连接关系说明

该继电器K线圈连接在不闭锁的常开按钮与电池之间,常闭触点K一1连接在电池与灯泡ELI(负载)之间,用于控制灯泡EL1的点亮与熄灭,常开触点K-2连接在电池与灯泡EL2(负载)之间,用于控制灯泡EL2的点亮与熄灭。

在未接通线路时,灯泡EL1处于点亮状态,灯泡EL2处于熄灭状态。
