继电器常闭触点的连接控制关系
来源：电工天下 编辑：小电工发布时间：2021-01-11 09:39:58
有关继电器常闭触点的连接与控制关系，继电器的常闭触点，在继电器内部的动触点与静触点处于闭合状态，线圈得电与失电时，动触点与静触点开闭，接通与断开线路。
继电器常闭触点的连接控制关系
继电器的常闭触点是指继电器内部的动触点和静触点处于闭合状态，当线圈得电时，其动触点和静触点立即断开切断线路;当线圈失电时，其动触点和静触点立即复位闭合，接通线路。

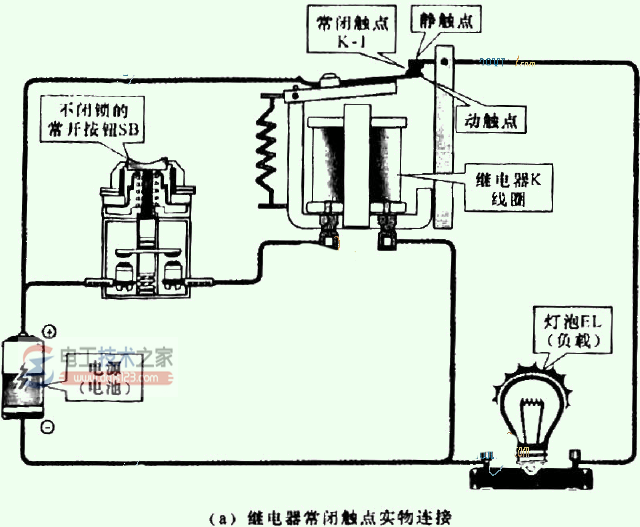

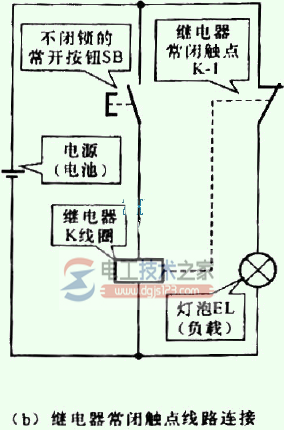

如图，为继电器常闭触点的连接关系。
该继电器K线圈连接在不闭锁的常开按钮与电池之间，常闭触点K-1连接在电池与灯泡EL(负载)之间，用于控制灯泡的点亮与熄灭，在未接通线路时，灯泡EL处于点亮状态。
