继电器的转换触点功能图解

来源:电工天下   编辑:小电工发布时间:2021-02-19 06:17:00

有关继电器的转换触点的功能,它是继电器内部设有一个动i触点和两个静触点,动触点与静触点1处于闭合状态,称为常闭触点,动触点与静触点2处于断开状态,称为常开触点。

继电器的转换触点

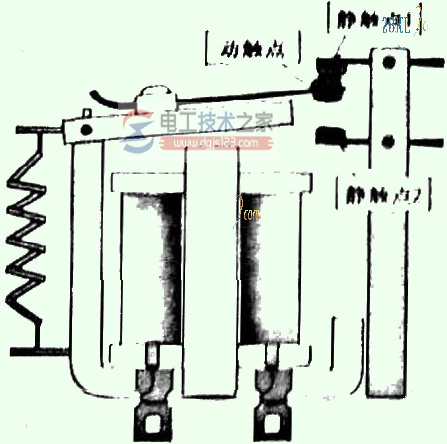

继电器的转换触点,是指继电器内部设有一个动i触点和两个静触点。其中动触点与静触点1处于闭合状态,称为常闭触点,动触点与静触点2处于断开状态,称为常开触点。

如下图:

继电器的转换触点

继电器的转换触点使用原理

当线圈得电时,其动触点与静触点1立即断开并与静触点2闭合,切断静触点1的控制线路,接通静触点2的控制线路当线圈失电时,动触点复位,即动触点与静触点2复位断开并与静触点1复位闭合,切断静触点2的控制线路,接通静触点1的控制线路。
