线路断开时继电器转换触点的控制关系图解

来源:电工天下   编辑:小电工发布时间:2021-01-11 09:40:11

有关线路断开时继电器转换触点的控制关系,松开按钮SB时,线路断开,继电器K线圈失电,常闭触点K-1复位闭合,接通灯泡EL1的供电电源,灯泡EL1点亮。

线路断开时继电器转换触点的控制关系

如图:

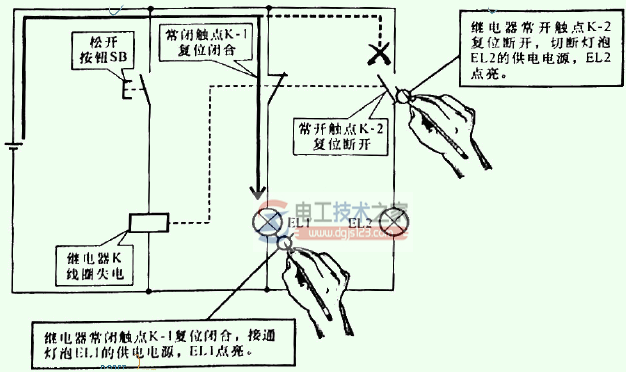

继电器转换触点的控制关系1

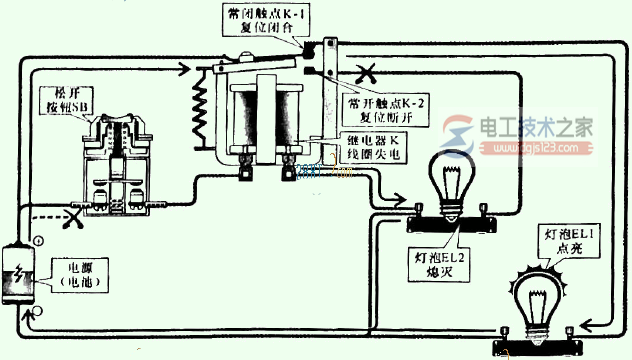

继电器转换触点的控制关系2

松开按钮SB时,线路断开,继电器K线圈失电,常闭触点K-1复位闭合,接通灯泡EL1的供电电源,灯泡EL1点亮:同时常开触点K一2复位断开,切断灯泡EL2的供电电源,灯泡EL2熄火。
