不同负载对继电器的选择要求
来源:电工天下时间:2019-07-10 14:09:25 作者:老电工手机版>>
在不同的电气电路中,不同的电气负载在选用继电器时,会有不同的考量因素。在容性负载、感性负载及直流负载中,继电器的选择要求是什么,一起来了解下。

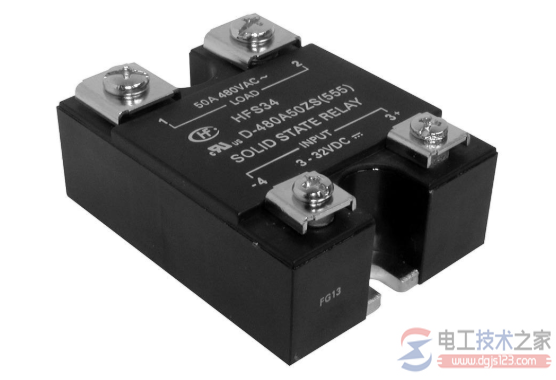

一、容性负载
容性电路的充电电流可能非常大,开始时,电容器类似短路,其电流仅受线路电阻的限制。
有时,用户并未意识到其负载是容性的,但长的传输线、消除磁干扰的滤波器、电源等都是强容性的。
解决方法:串联限流电阻,可以减少接通瞬间的浪涌电流。
二、感性负载
感性负载的组成:电感器、电磁铁、接触器线圈、轭流圈等。
接通瞬间,电磁线圈有抑制电流上升的功能,不会出现浪涌电流;但关断时,贮存在电磁线圈中的电磁能通过触点间燃弧消耗掉,这将导致触点烧蚀,金属转移、沾结。
解决方法:采用RC网络、二极管,压敏电阻等触点保护装置可减少触点的烧蚀。
三、直流负载
直流负载比交流负载难断开,因为电压不过零,触点开断瞬间,即产生电弧。
在直流负载中,由于外加电压持续保持,只有电弧被拉长,不能自持而熄灭。电弧热能会使触点严重烧损。
解决方法:直流负载继电器触点间隙应设计大些,并采用一定的灭弧措施。
三、如何选择继电器
1、必要条件
①控制电路的电源电压,能提供的最大电流;
②被控制电路中的电压和电流;
③被控电路需要几组、什么形式的触点。选用继电器时,一般控制电路的电源电压可作为选用的依据。控制电路应能给继电器提供足够的工作电流,否则继电器吸合是不稳定的。
2、查阅有关资料确定使用条件后,可查找相关资料,找出需要的继电器的型号和规格号。若手头已有继电器,可依据资料核对是否可以利用。最后考虑尺寸是否合适。
3、注意设备的容积。若是用于一般用电器,除考虑机箱容积外,小型继电器主要考虑电路板安装布局。对于小型电器,如玩具、遥控装置则应选用超小型继电器产品。
以上就是不同负载对继电器的选择要求,希望对大家有所帮助。
