白炽灯负载选择继电器的要求
来源:电工天下时间:2019-07-10 13:37:35 作者:老电工手机版>>
在白炽灯与继电器共存的环境下,用继电器来控制白炽灯的开关灯,或用时间继电器来控制白炽灯的亮度,是一种不错的选择。来看下白炽灯配置继电器的要求吧。
白炽灯配置继电器的要求
一、白炽灯
1)白炽灯的电流特性
白炽灯钨丝冷态电阻很小,接通瞬间的浪涌电流高达稳态电流15倍。
太大的电流引起的浪涌电流,会导致触点迅速烧蚀,严重时会使熔焊失效。
2)解决方法:
串入限流电阻来减少浪涌电流。
二、白炽灯的自动延时关灯

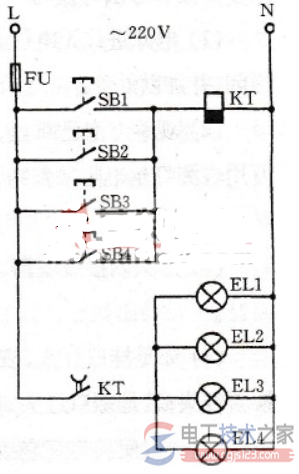

用时间继电器可以控制照明灯自动延时关灯。这种方法可以有效地避免长明灯现象,电路如图:
图2 自动延时关灯电路
SB1~SB4和EL1~EL4是设置在四处的开关和灯泡(如在四层楼的每一层设置一个灯泡和一个开关)。
1)当按下SB1~SB4开关中的任意一只时,失电延时时间继电器KT得电后,其常开触点闭合,使EL1~EL4均点亮。
2)当手离开所按开关后,时间继电器KT的接点并不立即断开,而是延时一定时间后才断开。
3)在延时时间内灯泡EL1~EL4继续亮着,直至延时结束接点断开才同时熄灭。延时时间可通过时间继电器上的调节装置进行调节。
三、白炽灯亮度的控制
一般用双向晶闸管来控制白炽灯的亮度,优点是控制亮度均匀,缺点是电路较复杂,成本也较高。

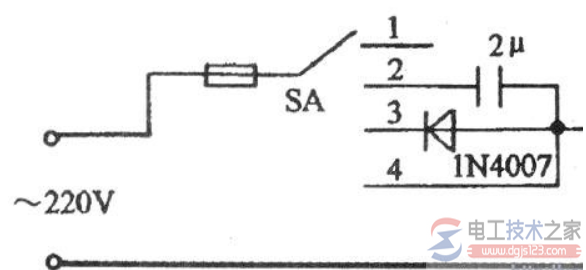

在对白炽灯的亮度控制时,可采用下图方法进行控制:
1)当开关SA拨到“1”时灯灭;当开关SA拨到“2”时,白炽灯通过电容降压发出微光;
2)当开关拨到“3”时,电源经二极管半波整流给白炽灯供电,白炽灯亮度差不多为正常发光时的亮度一半;
3)当开关SA拨到“4”时,白炽灯正常发光。
以上就是白炽灯配置继电器的要求,希望对大家有所帮助。
