中间继电器接线图与调整方法

来源:电工天下   编辑:小电工发布时间:2020-07-05 15:58:26

有关中间继电器的接线图,包括中间继电器接线图中机械调整、电气性能校验及调整的方法,时间继电器的动作时间检验,触点工作可靠性检验。

中间继电器接线图与调整方法

所谓中间继电器就是用于继电保护与自动控制系统中,以增加触点的数量及容量。

它用于在控制电路中传递中间信号。

中间继电器的结构和原理与交流接触器基本相同,与接触器的主要区别在于:接触器的主触头可以通过大电流,而中间继电器的触头只能通过小电流。

因此,它只能用于控制电路中。

它一般是没有主触点的,因为过载能力比较小。

因此,它用的全部都是辅助触头,数量比较多。新国标对中间继电器的定义是K,老国标是KA。一般是直流电源供

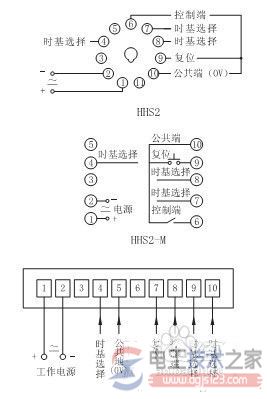

中间继电器接线图1

中间继电器作用是用来传递信号或同时控制多个电路,也可直接用它来控制小容量电动机或其他电气执行元件,它的结构和交流接触器基本相同,只是电磁系统小些,触点多些。

继电器的工作原理是当某一输入量(如电压、电流、温度、速度、压力等)达到预定数值时,使它动作,以改变控制电路的工作状态,从而实现既定的控制或保护的目的。在此过程中,继电器主要起了传递信号的作用。

常用的中间继电器主要有JZ7系列和JZ8系列两种,后者是交直流两用的。在选用中间继电器时,主要是考虑电压等级以及常开和常闭触点的数量。

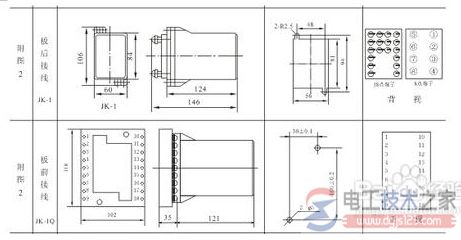

中间继电器接线图2

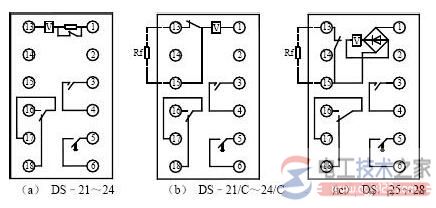

中间继电器接线图3

一、机械调整

1、用手将电磁铁的唧子按到吸合位置,延时机构应立即启动,直至延时触点闭合为止,此时瞬动触点应可靠转换。

2、释放唧子时(在工作位置)动触点应迅速返回原位,瞬动动断触点闭合,动合触点应断开。

3、检查继电器内部接线的牢靠程度及所有螺钉,螺母是否紧固。

4、当唧子吸入电磁铁时,唧子端部的动片不得与延时机构中的扇形齿板相碰,若相碰时,可将动片下移至适当位置,然后将螺钉固紧。

5、当两副主触点的指针指示在零位时, 第一副动触点的中心应与滑动主触点的中心相切。第二副动触点的中心应与终止主触点的中心相切(目视),并有不小于0.5mm的超行程。

6、Γ形动板在任何位置,均应使瞬动切换触点的动断触点可靠断开(两触点距离不得小于1.5mm),动合触点可靠闭合(超行程不小于0.5mm)。

二、电气性能校验及调整

1、动作电压:在70%额定电压下冲击地加电压于继电器线圈,(电工天下 www.dgjs123.com)此时继电器应可靠地动作,若动作电压过高,应检查塔形弹簧弹力是否过强,唧子在黄铜管内磨擦是否较大,瞬动动合触点压力是否过大,应调整瞬动触点压力,以便达到动作电压。

注:DS–21/C~DS–24/C加75%额定电压;DS–25~DS–28加85%额定电压。

2、返回电压:当继电器电压降至5%额定电压,继电器不能可靠返回原位时,应检查唧子与铜管之间摩擦是否过大,塔形弹簧弹力是否较弱,动触点与静触点超行程是否过大,如果是,均应适当调整或更换。

3、动作时间检验:

⑴、延时一致性:在同一整定点上10次测量中最大与最小值之差,不应超出表2规定。

⑵、整定值误差:10次测量平均值与整定值之差不应超过表3规定。

4、触点工作可靠性检验:检验根据实际所带负荷情况检查滑动、瞬动及终止触点工作的可靠性,触点在闭合和断开中不应发生火花和弧光。
