固态继电器的输出特性
来源:电工天下时间:2019-07-10 11:35:29 作者:老电工手机版>>
对于固态继电器的输出特性,你了解有多少,包括固态继电器中SSR给出的最大额定输出电流,对浪涌电流的防护等特性,电工天下小编与大家一起来学习下。

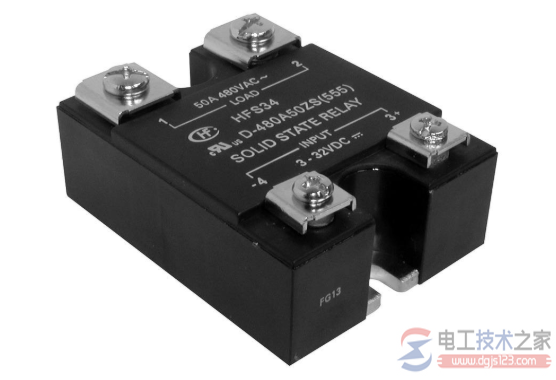

固态继电器的输出特性
1)SSR给出的最大额定输出电流
一般指常温下或常温到高温下的最大额定输出电流而且对大于10A的继电器还指带有规定散热器时的最大额定输出电流。
对功率 SSR,当工作温度上升或不带散热器时,最大输出电流相应下降。对此,各SSR均给出不带散热带规定散热器的输出电流与环境温度的关系曲线。这曲线又叫热降额曲线。
2)当负载很轻即负载电阻或阻抗很大时,接通时的输出电流下降,该电流与关断状态下的漏电流之间的比值下降。
对交流SSR,这时的漏电流可能会使接触器嗡嗡作响,或使电机继续运转;当输出电流小于最小额定电流时,SSR的直流失调电压和波形失真都会超过规定值,输出电流过小,也会使输出可控硅不能在规定的零电压范围内导通。
可以在负载两端并联一定的电阻,RC或灯泡,对此情况有所改善。
3)浪涌电流的防护
SSR的许多负载如灯负载,电动机负载,感性和容性负载,在接通时的过渡过程会形成浪涌电流,由于散热不及,浪涌电流是使固态继电器损坏的最常见的原因。
为适应这种情况,SSR根据其内部电路结构和输出器件特性,一般均给出了过负载(或浪涌电流)参数倡议额定输出电流(最大值)的倍数,脉冲(浪涌)持续时间,循环周期和次数来表示。
一般,直流SSR的过负载(浪涌)额定值远小于同功率的交流SSR。另外,SSR的性质还与接通时的电流上升率di/dt密切相关。di/dt超过某一值会使SSR的可控硅输出器件损坏。
为避免上述浪涌电流对SSR的损坏,可不同程度的降额使用SSR,必要时,可在负载电路中串联电阻,将浪涌电流和可能发生的短路电流限制在 SSR所允许的过负载范围内,也可利用快速熔断的保险丝来保护SSR。
4)电压指数上升
对于SSR,特别对交流SSR,电压指数上升率是一个重要参数。
当SSR关断时,若输出端电压上升率超过SSR规定的dv/dt,可能使SSR误接通,严重时会造成SSR的损坏一般SSR规定的dv/dt为 100v/us,也有的达200v/us。交流SSR多在电流过零时判断,对感性和容性负载,在电流达零并关断时,线电压并不为零。
功率因数cosψ越小,这个电压越大,在关断时,这一较大的电压将以较大的上升率加在SSR的输出端。
另外,SSR关断时,感性负载上会产生反电势,该反电势同电压一起形成的过电压将加在SSR的输出端。在使用SSR反转电容分相电机和反接未停转的三相电机时,都可能在SSR的输出端产生二倍于线电压的过压效应。
dv/dt 和过电压是使SSR失效的重要模式,因此要认真对待。
一般,在可能产生二倍线电压效应的场合应选择最大额定输出电压高于二倍线电压的SSR。在dv/dt和过电压严重的线路中,一般也应使SSR的最大额定输出电压高于二倍线电压。
对一般的感性负载,SSR的最大额定输出电压也应为线电压的 1.5倍。另外,可以在SSR输出端并联RC吸收回路或其它瞬态抑制回路。
以上介绍了固态继电器的输出特性,希望对大家有所帮助。
