交流接触器的型号含义与技术参数
1、交流接触器的型号含义

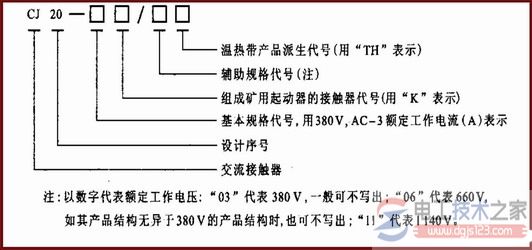

图1 交流接触器的型号含义
直流接触器的型号含义:

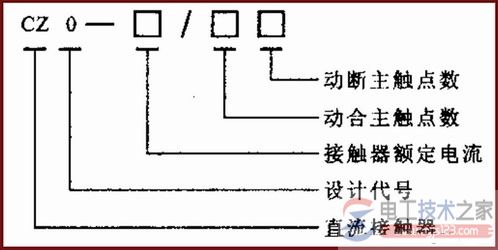

图2 直流接触器的型号含义
2、接触器的主要技术参数
额定电压:指主触点的额定工作电压
额定电流:主触点的额定电流

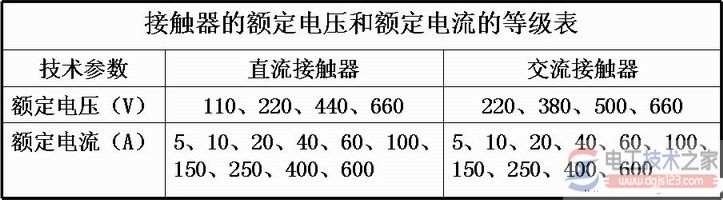

图3 接触器的主要技术参数
线圈的额定电压

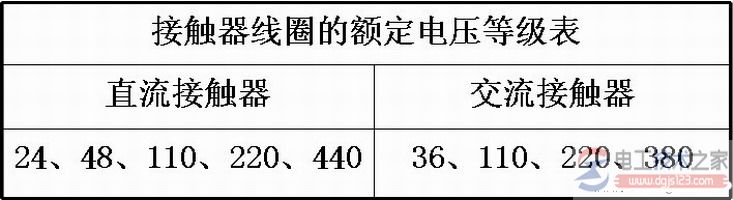

图4 线圈的额定电压
1、接通与分断能力
接触器在规定条件下,能在给定电压下可靠接通和分断的预期电流值。
接通时:主触点不应发生熔焊。
分断时:主触点不应发生长时间燃弧。
2、机械寿命与电气寿命
机械寿命:1000万次以上
电气寿命:100万次以上
3、操作频率
每小时的操作次数,一般为:300次/h、 600次/h、 1200次/h几种。
