有关交流接触器线圈如何接线的方法,分享一个交流接触器线圈接线的电路图,接触器的触头主要有自锁触头,联锁触头,一般与加入联锁的接触器线圈串联。
交流接触器线圈的接线方法
首先,确定是好的并且是220V的接触器,若是380V的线圈却用220V电源供电,则明显吸力不足,噪音大。你的火线先串接一个启动按钮再接接触器线圈一端,其另一端直接零线,按住启动按钮则吸合,松开则不吸合,若要一直保持吸合,则需改接成自锁状态,就是将你的启动按钮的俩线端通过接触器的敞开触点,当它吸合时使之短接。若是不行,就是你理解能力有点那啥了。 接触器的衔铁一定要固定在动触点支架上,它是用一铁片固定的。
接触器的触头主要有自锁触头(是一个常开触头与自身接触器线圈并联),联锁触头,一般与加入联锁的接触器线圈串联。启动按钮(常开)与自锁触头并联,停止按钮(常闭)串联在辅助控制电路的最前端,同时也有串联热继电器的常闭触头。
一、一般三相接触器一共有8个点,三路输入,三路输出,还有是控制点两个。输出和输入是对应的,很容易能看出来。如果要加自锁的话,则还需要从输出点的一个端子将线接到控制点上面。
二、交流接触器的原理是用外界电源来加在线圈上,产生电磁场。加电吸合,断电后接触点就断开。知道原理后,你应该弄清楚外加电源的接点,也就是线圈的两个接点,一般在接触器的下部,并且各在一边。其他的几路输入和输出一般在上部,一看就知道。还要注意外加电源的电压是多少(220V或 380V),一般都标得有。并且注意接触点是常闭还是常开。如果有自锁控制,根据原理理一下线路就可以了。
应用实例供(电路图)
图1:接3相电机

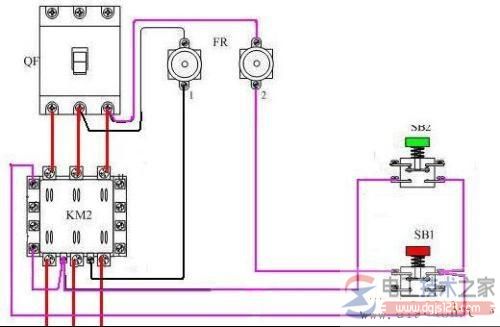

这是交流接触器控制一台三相电机的典型电路图,另外,一个开机按钮,一个停机按钮。
