380v接触器上下互锁怎么接线
来源:电工天下时间:2022-03-30 22:07:55 作者:老电工手机版>>
有关三相电机自锁的方法,主电路连接完成,开始连接控制电路,控制电路中第一个连接要点是自锁,自锁是保证电动机能稳定、持续运行的方法,其中在PLC编程中需要编写起保停,方法很简单。

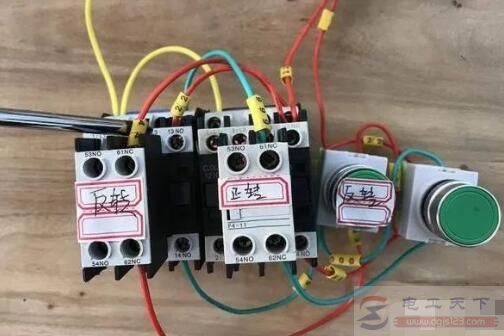

380v接触器上下互锁的接法
控制回路中要选择好交流接触器的电压,380V可以直接从三根相线中抽出两根来控制,如果是220V电压的交流接触器,则需要另外一根零线。
由于是正反转控制电路,所以需要使用二个交流接触器,一根相线进入热继电器的常闭触点之后,然后再连接停止按钮,分别进入两个启动按钮。
两个启动按钮上并联各个交流接触器的常开触点之后,回到交流接触器线圈上,再回到另外一根相线(零线),这就是常说的自锁电路。
推荐你看的:
380V交流接触器的原理接线图
有关380V交流接触器的接线图,KM1线圈和串联的KM2常闭触点、KM2线圈和串联的KM1常闭触点就是互相闭锁的电路,可参考本文给出的接线图例。

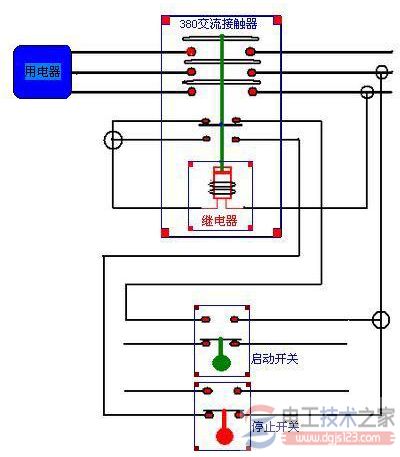

380v交流接触器的接线图示例
分享一个380v交流接触器的接线图,380V交流接触器结合继电器、启动开关与停止开关,实现用电器电路的启停控制。
