无塔供水压力开关接接触器的方法

来源:电工天下   编辑:小电工发布时间:2022-06-21 10:45:24

有关接触器的使用知识,无塔供水压力开关怎么接接触器,在进行连接时要搞清楚不同触头的作用,搞清楚是带单相交流电动机供水,还是带三相交流电动机供水,下面具体来了解下。

无塔供水压力开关怎么接接触器

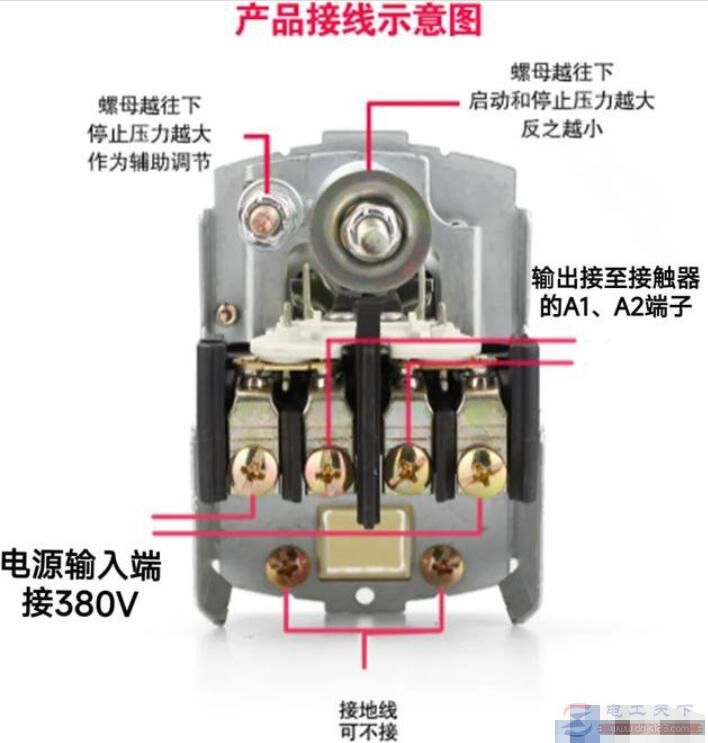

压力开关的①②是一组触头,③④是一组触头,水压低时二者之间都是常闭触点,当水压达到最大时,二者之间就变成了常开触点,相当于一个两组的继电器。但可以控制最大功率为1.5KW、额定电压为220V的单相交流电动机,适合家用功率不大的单相交流电动机供水使用。

无塔供水压力开关接接触器的方法

如果使用这种压力开关控制带载功率比较大的三相交流电动机,则需要配置一个适合对应功率大一点的三相交流接触器,并且要求交流接触器的吸合线圈电压为380V,另外还要有三相断路器(应根据电动机额定功率配置大1.25倍的)。

以下是实物接线示意图,三相交流电源L1、L2、L3首先接断路器的上输入端,下端接到下图中的电源端的L1、L2、L3,可以接在交流接触器的输入端的1、3、5,其输出端是2、4、6,再将它们接到三相交流电动机的接线盒中即可,如果接反了供水会小,则可以随便更换电动机的两相导线,以改变供水压力。

无塔供水压力开关接接触器的方法

交流接触器吸合线圈一般都标注为A1、A2,可以将接至压力开关②、③接线端子上,再将压力开关的①、④两个接线端子接到交流接触器的输入端子的L1、L2中。

如果安装一个储水池或者一个压力罐,那么可以采用浮球阀控制,或者用指针式压力表来控制交流接触器。

一个指针式压力表式的三相交流接触器控制的自动恒压供水的控制线路图,如下图:

无塔供水压力开关接接触器的方法
