交流接触器型号含义与技术参数说明
来源:电工天下时间:2020-07-03 10:59:40 作者:老电工手机版>>
有关交流接触器的型号含义,以及交流接触器的主要技术参数,主要指额定电流与额定电压,以及交流接触器的机械寿命与电气寿命、操作频率等。
交流接触器型号及参数
一、交流接触器的型号含义

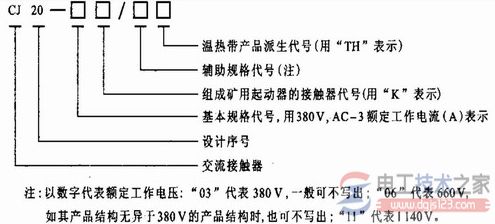

图1:交流接触器的型号含义
直流接触器的型号含义:
图1:直流接触器的型号含义
二、接触器的技术参数
1、额定电压:指主触点的额定工作电压
2、额定电流:主触点的额定电流

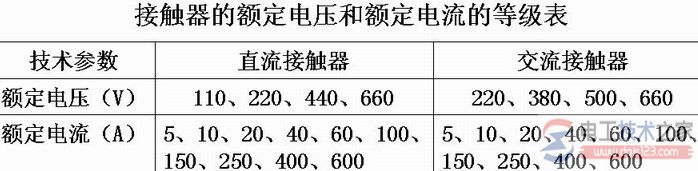

图3:接触器的主要技术参数
3、 线圈的额定电压

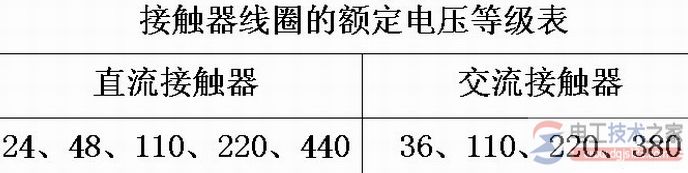

图4:线圈的额定电压
接通与分断能力:接触器在规定条件下,能在给定电压下可靠接通和分断的预期电流值。
接通时:主触点不应发生熔焊。
分断时:主触点不应发生长时间燃弧。
1、机械寿命与电气寿命
机械寿命:1000万次以上;电气寿命:100万次以上。
2、操作频率
每小时的操作次数,一般为:300次/h、 600次/h、 1200次/h几种。
