接触器在电路图中用什么符号表示?

来源:电工天下   编辑:小电工发布时间:2020-05-12 14:16:39

接触器在电路图中用什么符号表示,接触器的电气符号是什么,很多初学的电工朋友对此不了解,这里电工技术之家小编为大家带来接触器的电气符号,包括主触点与线圈等符号。

接触器的电气符号

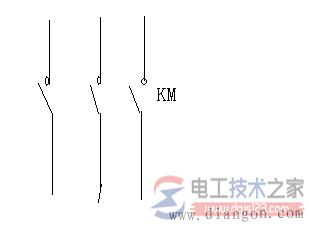

接触器的三对主触点:

接触器符号1

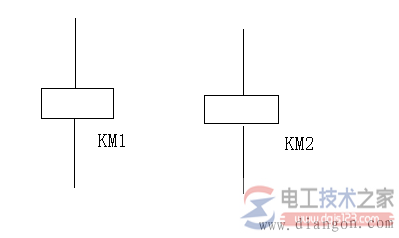

接触器的线圈:

接触器符号2

接触器是常开触点:

接触器符号3

接触器的常闭触点:

接触器符号4

提示:在电路图中用KM表示,如果电路中有两个接触器我们通常用KM1和KM2来表示。
