接触器工作原理是什么

来源:电工天下时间:2016-06-10 19:38:53 作者:老电工手机版>>

接触器工作原理是什么

交流接触器工作主要部件为低压线圈和衔铁,可以分为单相和三相接触器,只是输入电源电压等级不一样,单相只能接入市电220v,三相可以有220v,380v多种。

接触器的工作原理很简单,通过绕在铁心上的线圈通电后,产生电磁感应,吸合动触头,从而接通主电源,意思说主电源是通过电磁铁吸合导通的。

一般情况,线圈电压和电流都不高,为小电流通电,主要是吸合电磁铁,而主触头可以通断大电流,带动大的负荷,电压和电流等级都很高。这里的电流和电压参数一般以触点容量来表示,单位为多少伏安。在接触器上还外带一些动静触头,通过线圈吸合起到分断和接通旁路的作用,一般都是成对出现,即常闭触头和常开触头成对数。

随着社会科学进步,很多厂家还开发出一些低压长寿命的接触器,改变了电气回路设计,安全性能更高,相关技术资料可以到很多地方查阅。

交流接触器工作原理

当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。

当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

交流接触器的工作原理是什么?

一、交流接触器工作原理

接触器是一种利用线圈流过电流产生磁场使得触头闭合,以完成对负载的控制的电器。

交流接触器作为接触器的一种,完成的也是控制负载的作用,只是在原基础上多了一个前提条件:
线圈中流过的是交流电流。交流接触器目前已得到广泛应用,常见的有CJX2、CJ20、CJT1、B等系列产品。

二、交流接触器工作原理-结构

交流接触器主要由电磁系统、触头系统、灭弧装置、绝缘外壳及附件四大部分构成。

其中,电磁系统又包括吸引线圈、动铁芯和静铁芯;

触头系统呦包括主触头、常开辅助触头、常闭辅助触头;

灭弧装置用于在需要时迅速切断电弧,以免烧坏主触头;

而绝缘外壳及附件常包括各种弹簧、传动机构、接线柱等。

三、交流接触器工作原理

当线圈通电时,静铁芯产生的电磁力将动铁芯吸合,进而带动三条动触片动作,使得主触点呈闭合状态,辅助常闭触电呈断开状态,辅助常开触点呈闭合状态,电源接通;当线圈断电时,静铁芯产生的电磁力消失,动铁芯在弹簧作用下与静铁芯分离,三条动触片产生动作,使得主触头呈断开状态,辅助常闭触电呈闭合状态,辅助常开触点呈断开状态,电源切断。

四、交流接触器工作原理- 使用接法

在使用交流接触器之前,应先了解其工作原理,了解其外加电源特点,以免由于使用不当而产生问题,其使用接法大致是这样的:一般三相接触器共8个点,有3个输入接口、3个输出接口和2个控制点,若加入自锁,则还需将一输出接口接到控制点上。

首先说明交流接触器一般有主触点和辅助触点之分,主触点是用来接通和断开低压电气设备主电源回路中的,相对来说触点容量较大。

而辅助触点则是用在控制回路中,有常开和常闭之分,由于控制回路中的电流相对要小,因此相对于主触点来说其容量要小许多。

继电器则只应用在控制回路和保护回路中,但可以在回路中实现用小电流、低电压来控制大电流、高电压设备的功能,在接点容量和数量不足时还能起到扩容的作用。

根据继电器功能不同,在控制回路中可以起到不同的作用,如:时间继电器、电流继电器、电压继电器、中间继电器、信号继电器等等。

继电器的线圈有电压、电流、直流、交流等之分,根据回路的要求分别用于不同的回路中,由于这些回路的电流一般都比较小因此继电器的接点容量也都相对较小,因此不能直接用于主电源回路中。

工作原理:接触器的线圈是接于低压设备的控制回路中,当线圈两端电压达到额定值的70%以上时,使铁心磁饱和吸合衔铁,同时带动其主触点接通主电源至电气设备,当接触器的线圈失电后衔铁释放,主触点断开切断设备主电源。

继电器的线圈根据直流、交流、电流、电压的不同接于相应的回路中,当满足线圈吸合的条件时,吸合衔铁,带动其常开常闭接点相应动作,在回路中起到不同的作用,有些继电器可长期带电,有些则不能,所以回路中有些继电器即便失电也不会造成电气设备的停运,而有些继电器即便得电业不会造成设备的启动运转。

交流接触器的工作原理?

在电工学上,因为可快速切断交流与直流主回路和可频繁地接通与大电流控制(某些型别可达800安培)电路的装置,所以经常运用于电动机做为控制对象,也可用作控制工厂设备、电热器、工作母机和各样电力机组等电力负载,接触器不仅能接通和切断电路,而且还具有低电压释放保护作用。

接触器控制容量大,适用于频繁操作和远距离控制,是自动控制系统中的重要元件之一。

在工业电气中,接触器的型号很多,电流在5A-1000A的不等,其用处相当广泛。

海关HS编码:85364100(主电路电压<=60V的接触器),85364900(60V<主电路电压<=1000V的接触器),85353000(主电路电压>1000V的接触器)

交流接触器的结构说明

交流接触器利用主接点来开闭电路,用辅助接点来导通控制回路。 主接点一般是常开接点,而辅助接点常有两对常开接点和常闭接点,小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性。

交流接触器动作的动力源于交流通过带铁芯线圈产生的磁场,电磁铁芯由两个“山”字形的幼硅钢片叠成,其中一个固定铁芯,套有线圈,工作电压可多种选择。为了使磁力稳定,铁芯的吸合面加上短路环。

交流接触器在失电后,依靠弹簧复位。

另一半是活动铁芯,构造和固定铁芯一样,用以带动主接点和辅助接点的闭合断开。

20安培以上的接触器加有灭弧罩,利用电路断开时产生的电磁力,快速拉断电弧,保护接点。

接触器具可高频率操作,做为电源开启与切断控制时,最高操作频率可达每小时1200次。

接触器的使用寿命很高,机械寿命通常为数百万次至一千万次,电寿命一般则为数十万次至数百万次。

交流接触器的技术发展

交流接触器制作为一个整体,外形和性能也在不断提高,但是功能始终不变。无论技术的发展到什么程度,普通的交流接触器还是有其重要的地位。

空气式电磁接触器 电磁接触器(英文:Magnetic Contactor)主要由接点系统、电磁操动系统、支架、辅助接点和外壳(或底架)组成。

因为交流电磁接触器的线圈一般采用交流电源供电,在接触器激磁之后,通常会有一声高分贝的"咯"的噪音,这也是电磁式接触器的特色。

80年代后,各国研究交流接触器电磁铁的无声和节电,基本的可行方案之一是将交流电源用变压器降压后,再经内部整流器转变成直流电源后供电,但此复杂控制方式并不多见。

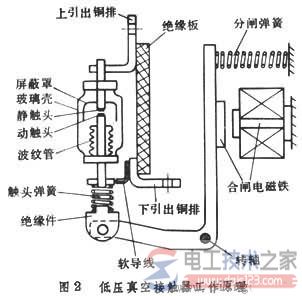

低压<a href=/zt/zhenkongjiechuqi/ target=_blank class=infotextkey>真空接触器</a>

1、真空接触器

真空接触器是接点系统采用真空消磁室的接触器。

2、半导体接触器

半导体接触器是一种通过改变电路回路的导通状态和断路状态而完成电流操作的接触器。

3、永磁接触器

永磁交流接触器是利用磁极的同性相斥、异性相吸的原理,用永磁驱动机构取代传统的电磁铁驱动机构而形成的一种微功耗接触器。

接触器的分类

通用接触器可大致分以下两类。

1、交流接触器。主要有电磁机构。触头系统。灭弧装置等组成。常用的是CJ10。CJ12。CJ12B等系列。

2、直流接触器,一般用于控制直流电器设备,线圈中通以直流电,直流接触器的动作原理和结构基本上与交流接触器是相同的。

按主触点连接回路的形式分:
直流接触器 交流接触器

按操作机构分:
电磁式接触器 永磁式接触器 永磁交流接触器是利用磁极的同性相斥、异性相吸的原理,用永磁驱动机构取代传统的电磁铁驱动机构而形成的一种微功耗接触器。  永磁接触器-松峰

国内成熟的产品型号:CJ20J、NSFC1、NSFC2、NSFC3、NSFC4、NSFC5、NSFC12、NSFC19、CJ40J、NSFMR。 安装在接触器联动机构上极性固定不变的永磁铁,与固化在接触器底座上的可变极性软磁铁相互作用,从而达到吸合、保持与释放的目的。

软磁铁的可变极性是通过与其固化在一起的电子模块产生十几到二十几毫秒的正反向脉冲电流,而使其产生不同的极性。

根据现场需要,用控制电子模块来控制设定的释放电压值,也可延迟一段时间再发出反向脉冲电流,以达到低电压延时释放或断电延时释放的目的,使其控制的电机免受电网晃电而跳停,从而保持生产系统的稳定。

按驱动方式分:
液压式接触器 气动式接触器 电磁式接触器

按动作方式分:
直动式接触器 转动式接触器   德力西接触器

相关介绍

接触器与继电器的区别

接触器原理与电压继电器相同,只是接触器控制的负载功率较大,故体积也较大。 交流接触器广泛用作电力的开断和控制电路。

继电器是一种小信号控制电器,它用于电机保护或各种生产机械自动控制。

西门子接触器,西门子继电器

接触不牢靠的原因及处理方法

接触器的触头接触不牢靠的原因及处理方法 触头接触不牢靠会使动静触头间接触电阻增大,导致接触面温度过高,使面接触变成点接触,甚至出现不导通现象。

造成此故障的原因有:
(1)触头上有油污、花毛、异物。
(2)长期使用,触头表面氧化。
(3)电弧烧蚀造成缺陷、毛刺或形成金属屑颗粒等。
(4)运动部分有卡阻现象。

处理方法有:
(1)对于触头上的油污、花毛或异物,可以用棉布蘸酒精或汽油擦洗即可。
(2)如果是银或银基合金触头,其接触表面生成氧化层或在电弧作用下形成轻微烧伤及发黑时,一般不影响工作,可用酒精和汽油或四氯化碳溶液擦洗。

即使触头表面被烧得凸凹不平,也只能用细锉清除四周溅珠或毛刺,切勿锉修过多,以免影响触头寿命。电工天下

对于铜质触头,若烧伤程度较轻,只需用细锉把凸凹不平处修理平整即可,但不允许用细砂布打磨,以免石英砂粒留在触头间,而不能保持良好的接触;

若烧伤严重,接触面低落,则必须更换新触头。

(3)运动部分有卡阻现象,可拆开检修。

交流接触器使用注意事项

1、励磁线圈电压应为85%~105%Un。

2、铁芯上短路环应完好。

3、铁芯、触点支持件等活动部件动作应灵活。

4、铁芯、衔铁端面接触良好、无异物。

5、触点表面接触良好,有一定的超程和耐压力。

6、操作频率应在允许范围内。
