交流接触器的结构与工作原理

交流接触器的工作原理

一、交流接触器的工作原理

交流接触器是利用主接点来开闭电路,用辅助接点来执行控制指令。

主接点一般只有常开接点,而辅助接点常有两对具有常开和常闭功能的接点,小型的接触器也经常作为中间继电器配合主电路使用。

当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。

当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性。

工作原理:当吸引线圈两端加上额定电压时,动、静铁芯间产生大于反作用弹簧弹力的电磁吸力,动、静铁芯吸合,带动动铁芯上的触头动作,即常闭触头断开,常开触头闭合;当吸引线圈端电压消失后,电磁吸力消失,触头在反弹力作用下恢复常态。

二、交流接触器的构成

主要由三部分组成:

1、触头系统:采用双断点桥式触头结构,一般有三对常开主触头。

2、电磁系统:包括动、静铁芯,吸引线圈和反作用弹簧。
交流接触器的构成

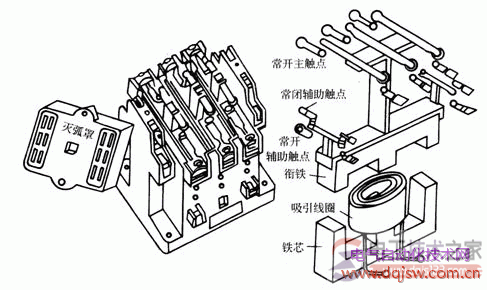

图,交流接触器的外形与结构

3、灭弧系统:大容量的接触器(20A以上)采用缝隙灭弧罩及灭弧栅片灭弧,小容量接触器采用双断口触头灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。
