防雷接地小知识:保护接地与接零

来源:电工天下时间:2019-07-02 14:52:04 作者:老电工手机版>>

分享一些防雷接地的小知识,有关保护接地保护接零的知识,需要接地的电气设备与装置有哪些,保护零线和工作零线应分开敷设的原因是什么,一起来了解下。

防雷接地小知识:保护接地与接零

一、保护接地与保护接零

保护接地就是把电气设备的金属外壳用导线和埋在地中的接地装置联接起来。为保证接地效果,接地电阻小于4欧。采取保护措施后即使外壳因绝缘不好而带电,工作人员碰到外壳就相当于人体与接地电阻并联,而人体的电阻远比接地电阻大。

因此,流过人体的电流极为微小,保证了人身的安全。此种安全措施适用于系统中性点不接地的低压电网中。

保护接零就是在电源中性点接地的三相四线制中,把电气设备的金属外壳与中性线联接起来。此时,如果电气设备的绝缘损害碰壳,由于中线的电阻小,所以短路电流很大,立即使电路中的熔丝烧断,切断电源,从而消除触电危险,此种安全措施用于系统中性点直接接地的低压电网中。

在中性点不接地的三相电源系统中,如果电气设备外壳不接地,当电气设备因绝缘损害而是外壳带电时,人接触设备外壳,则人体流过电容电流,使人体触电。如果使用保护接地把电气设备金属外壳与大地可靠连接,人体电阻远大于接地线电阻,流过人体的电流很小,保证人员安全。

在中性点接地的供电系统中,若电气设备采用保护接地,当发生漏电时,外壳上仍有较高的漏电压,不能保证人员的安全。虽然漏电电流绝大多数从电阻通过,但此时漏电电流闭不接地系统电网要大的多,通过人体的电流仍超过了致命电流

在中性点直接接地的三相四线制供电系统中,电气设备应采用保护接零方式。因为当某一相接触设备外壳时,故障相通过外壳与零线形成短路,较大的短路电流促使线路上的短路保护装置动作,切除故障相。

保护接地和接零

二、须接地的电气设备和装置

1、电机、变压器

2、开关、携带式用电设备的金属外壳

3、电器设备的传动装置

4、互感器的二次绕组

5、配电屏、柜的金属外壳和构架

6、配电装置的金属构架及靠近带电部位的金属遮拦和围栏

7、电缆金属接头盒、金属外皮、金属支架

8、配线的金属管

9、架空线路的金属杆塔

为了防止电气设备因绝缘损害而使人身遭受触电危险,在电气设备的金属外壳与供电变压器的中性点相连接者称为接零保护。在中性点直接接地的低压电力网中,电力装置应采用低压接零保护。

在中性点非直接接地的低压电力网中,电力装置应采用低压接地保护。由同一台发电机、同一台变压器或同一段母线供电的低压电力网中,不宜同时采用接地保护和接零保护。

保护零线和工作零线应分开敷设

对于采用一相线、一零线工作的单相负荷,若采用保护接零的方式应注意保护零线和工作零线分开敷设,不能借用工作零线作为保护零线。

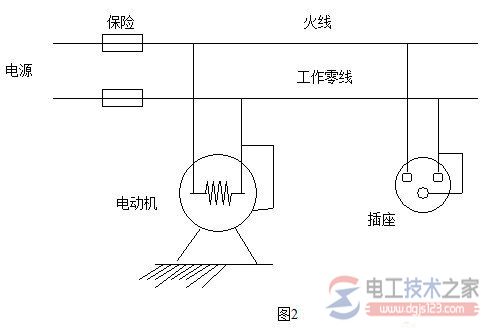

绝大多数单相线路在进用户之前,一般都在火线和零线安装保险,万一发生零线保险丝烧断,则火线通过负载和设备的外壳相通,触电危险更大(如图2的错误接法)。

防雷保护接地和接零2

故安全用电有关规范规定:保护零线应从干线零线上不经保险直接引入。

防雷保护接地和接零3

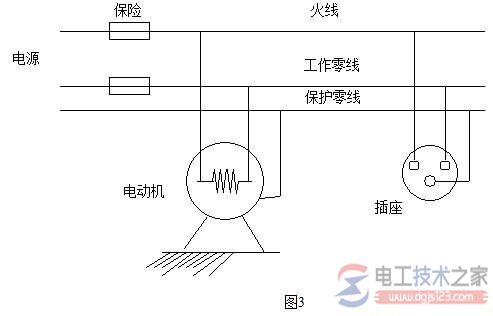

如图3:工作零线与保护零线分开,正常情况下,保护零线上不通过三相不平衡电流或单相负荷电流,因此带电设备外壳就没有电压,工作零线上的电压不会传到保护和带电设备外壳上。

国际电工技术委员会推荐使用的TN-S系统,即三相五线制(三根相线、一根中线和一根保护零线)规定保护线上不设熔断器和开关,以保证保护零线始终是畅通的。
