接地或接零支线不能串联连接的原因
来源:电工天下时间:2022-07-19 16:45:10 作者:老电工手机版>>
有关接地与接零的小知识,接地或接零支线为什么不能串联连接,一是为了提高可靠性,二是接单相三孔插座时不允许将电源中性线孔与接地线孔串接,下面与电工天下小编一起来了解下。
接地或接零支线禁止串联连接
1、为了提高可靠性,每台电气设备应有单独的接地或接零线,不准串接使用。
2、接单相三孔插座时,不允许将电源中性线孔与接地线孔串接。
1)如上图(b),当零线断路或接头氧化、松脱时,负载回路中无电流,负载上无压降,电气设备的金属外壳上就带有220V的对地电压,严重危及人身安全。
2)如上图(a)接法存在不容忽视的危险性,单相两线制线路中截面较小的零线在外力的作用下很容易断线,形成图(b)所示的情况。
3)如上图(c)相线与零线接反时,220V相电压直接通过接地、接零插孔传到电气设备的金属外壳上,危机人身安全。

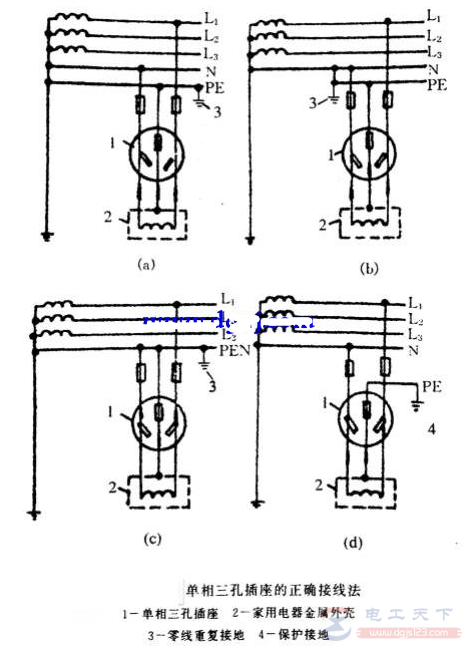

3、单相三孔插座的正确接法如下图:
1)上图(a)和(b)适用于三相五线制保护接零系统,安全性较高。
2)上图(c)适用于三相四线制保护接零系统。
3)上图(d)适用于三相四线制保护接地系统。
直流系统接地装置的基本要求:
1、能与地构成闭合回路且经常流过电流的接地线应沿绝缘垫板敷设,不得与金属管道、建筑物和设备的构件有金属性连接;
2、在土壤中含有电解时能产生腐蚀性物质的地方,不宜敷设接地装置,必要时可采取外引式接地装置或改良土壤的措施;
3、直流电力回路专用的中性线和直流两线制正极的接地体、接地线不得与自然接地体有金属连接;当无绝缘隔离装置时,相互间距离不应小于1m;
4、三线制直流回路的中性线宜直接接地。
