用于配电变压器上的防雷保护措施有哪些
来源:电工天下时间:2022-08-29 06:04:18 作者:老电工手机版>>
为了确保配电变压器的安全稳定运行,必须做好防雷击的安全保护措施,那么配电变压器的防雷保护措施有哪些,主要包括在配电变压器高压侧装设避雷器、在配电变压器低压侧加装普通阀型避雷器或金属氧化物避雷器等。
配电变压器的防雷保护措施
1、在配电变压器高压侧装设避雷器
1)配电变压器的高压侧一般采用避雷器保护,避雷器的接地线和变压器低压侧的中性点以及变压器的金属外壳三点,应连接在一起共同接地。
2)仅在高压侧采用避雷器保护时,在雷电波作用下仍有损坏现象。其主要原因是雷电波侵入配电变压器高压侧绕组所引起的正、逆变换过电压造成的。正、逆变换过电压产生的机理如下:
(1)逆变换过电压
当高压侧侵入雷电波,引起避雷器动作时,在接地电阻上流过冲击电流I,产生压降IR,若以5kA和7Ω计算,该压降作用在低压绕组的中性点上,使中性点电位升高到35kV,当低压线路比较长时,低压线路相当于波阻抗接地。因此,在中性点电位作用下,低压绕组流过较大的冲击电流,三相绕组中流过的冲击电流方向相同、大小相等,它们产生的磁通在高压绕组中按变压器匝数比,如6/0.4kV变压器的匝数比为25,将感应出875kV的脉冲电势。
三相脉冲电势方向相同、大小相等。由于高压绕组接成星形,且中性点不接地,因此在高压绕组中,虽有脉冲电势,但无冲击电流。冲击电流只在低压绕组中流通,高压绕组中没有对应的冲击电流来平衡。因此,低压绕组中的冲击电流全部成为激磁电流,产生很大的零序磁通,使高压侧感应很高的电势。
由于高压绕组出线端电位受避雷器残压固定,这个感应电势就沿着绕组分布,在中性点幅值最大。因此,中性点绝缘容易击穿。同时,层间和匝间的电位梯度也相应增大,可能在其他部位发生层间和匝间绝缘击穿。这种过电压首先是由高压进波引起的,再由低压电磁感应至高压绕组,通常称之为逆变换。
(2)正变换过电压
当雷电波由低压线路侵入时,配电变压器低压绕组就有冲击电流通过,这个冲击电流同样按匝数比在高压绕组上产生感应电动势,使高压侧中性点电位大大提高,它们层间和匝间的梯度电压也相应增加。这种因低压进波在高压侧产生感应过电压的过程,称为正变换。
试验表明,当低压进波为10kV,接地电阻为5Ω时,高压绕组上的层间梯度电压有的超过配电变压器的层间绝缘全波冲击强度一倍以上,这种情况,变压器层间绝缘肯定要击穿。

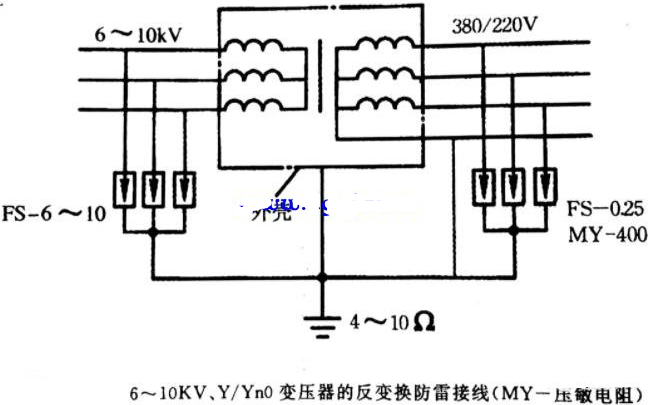

2、在配电变压器低压侧加装普通阀型避雷器或金属氧化物避雷器
1)变压器高、低避雷器的接地线、低压侧中性点及变压器金属外壳四点连接在一起共同接地。
2)对绝缘良好的配电变压器,仅在高压侧装设避雷器时,仍有发生由于正、逆变换过电压造成的雷害事故。因为高压侧装设的避雷器对于正变换或逆变换过电压都是无能为力的。正、逆变换过电压作用下的层间梯度,与变压器的匝数成正比,与绕组的分布有关,绕组的首端、中部和末端均有可能破坏,但以末端较危险。低压侧加装避雷器可以将正、逆变换过电压限制在一定范围之内。
3、高、低压侧接地分开的保护方式
1)高压侧避雷器单独接地,低压侧不装避雷器,低压侧中性点及变压器金属外壳连接在一起,并与高压侧接地分开接地。
2、研究表明,这种保护方式利用大地对雷电波的衰减作用,可以基本上消除逆变换过电压,而对正变换过电压,低压侧接地电阻从10Ω降至2.5Ω时,高压侧的正变换过电压可降低约40%。若对低压侧接地体进行适当的处理,即可以消除正变换过电压。
