防雷接地网如何制作,防雷接地网制作方法与技巧

来源:电工天下   编辑:小电工发布时间:2021-01-11 09:39:29

有关防雷接地网的制作方法,标准地网是为防雷提供雷电流的最终去处,地网的好坏直接影响到防雷的效果,要求制作4Ω以下的地网,根据现场实际情况,确定所需的接地网的形状和结构。

防雷接地网的制作法

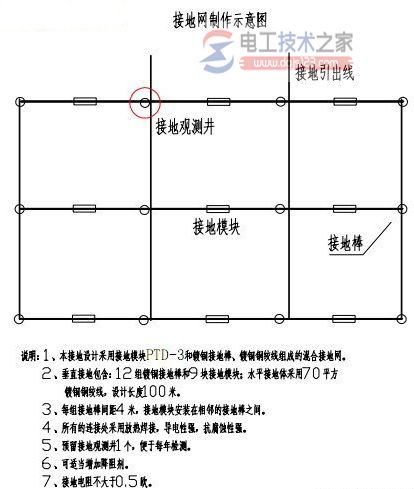

1、接地网制作示意图

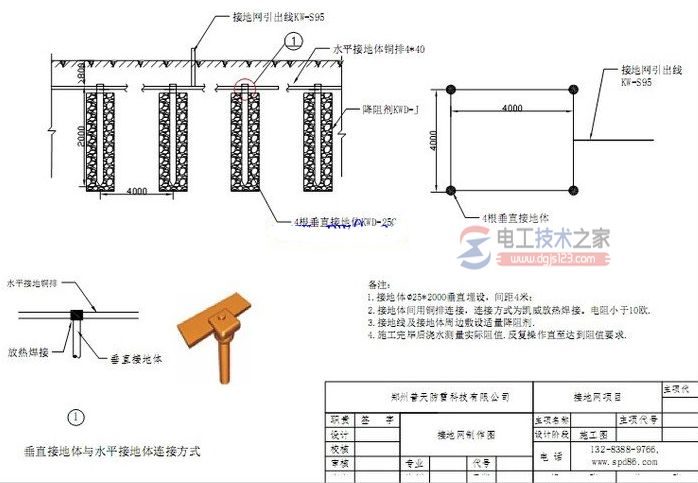

防雷接地网1

标准地网是为防雷提供雷电流的最终去处,地网的好坏直接影响到防雷的效果,要求制作4Ω以下的地网。

地网设计在大楼的一侧或四周,距建筑物出入口或人行道不应小于3m,当小于3m时,应将水平接地体局部深埋不小于1m以上。

地网上端深度为80厘米,垂直接地体采用非金属接地模块PTD-3,水平接地体采用4×40热镀锌扁钢,垂直接地体与水平接地体的连接采用双面焊接,水平接地体与水平接地体的搭接采用双面焊接,焊接面积不小于10mm2,焊接处刷红丹做防腐处理。

接地线用4×40的热镀锌扁钢,汇接点和测试点放在防水的接地盒内,汇接点用规格的扁铜,扁铜与扁钢连接处采用气焊,在扁铜上预留φ8连接孔两个,配备相应规格的不锈钢螺丝或螺丝。

注:非金属接地模块PTD-3尺寸:400*500*60mm,重量30公斤,室温下电阻率0.1欧米,工频接地电阻6欧姆。

防雷接地网2

防雷接地网3

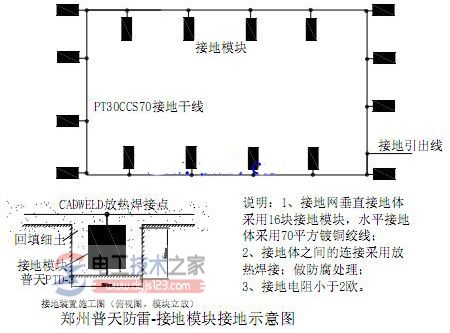

接地模块和降阻剂敷设图

防雷接地网4

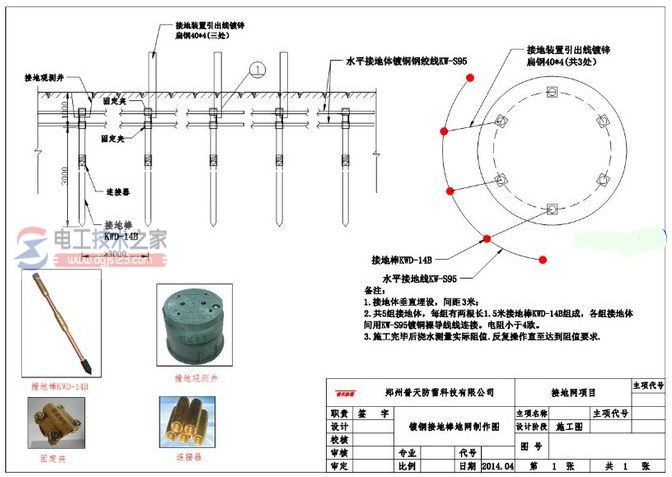

镀铜钢接地棒制作接地网图(配有接地观测井) 请根据现场实际情况,确定所需要的接地网的形状和结构。
