单相、三相电能表的接线图与注意事项

来源:电工天下   编辑:小电工发布时间:2015-08-08 08:52:54

单相、三相电能表的接线图与注意事项

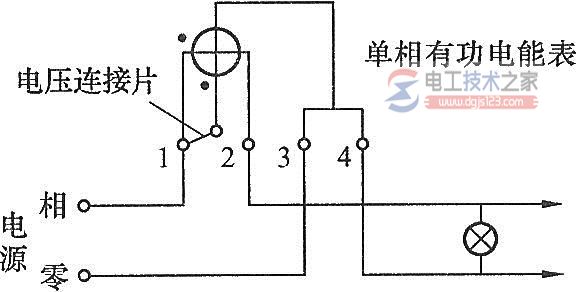

1、单相电能表的正确接线,如图7—1所示。
单相电能表的接线图

单相电能表接线应注意事项
1)、用验电笔确认相线和零线
2)、相线接单相电能表第一个接线孔,如图7—1所示;
3)、零线接单相电能表第三个接线孔,如图7—1所示;
4)、负荷线接第二和第四个出线孔,如图7—1所示。

2、三相三线有功电能表的正确接线图,如图7—2所示。
三相三线有功电能表的正确接线图

T接零线上

3、三相四线有功电能表正确接线图和注意事项。

三相四线有功电能表的接线图,如图7—3所示。
三相四线有功电能表的接线图
图7—3

三相四线有功电能表接线应注意事项
1)、三相四线有功电能表的零线T接到电源的零线上;
2)、电源的零线不能剪断直接接入用户的负荷开关,以防止断零线和烧坏用户的设备;
3)、注意电压的连接片要上紧以防止松脱,造成断压故障。
