3相4线电表怎么接线,3相4线电表接线图

来源:电工天下   编辑:小电工发布时间:2020-01-09 10:02:03

3相4线电表怎么接线的方法,几个3相4线电表的接线图,三相四线有功电能表型号为DT1,DT2,DT10,DT864等,三相四线电度表的各种接法,包括单相电表、三相电表的接线图等。

3相4线电表接线图

对于三相四线电表的接线方法,很多电工朋友不是很清楚,本节(电工天下 www.dgjs123.com)小编为大家整理了多个三相四线电表的接线图,供大家学习参考。

常见的三相四线有功电能表型号为DT1,DT2,DT10,DT864等,其共同特点是有3个相同的规格的驱动元件。

接法方法:

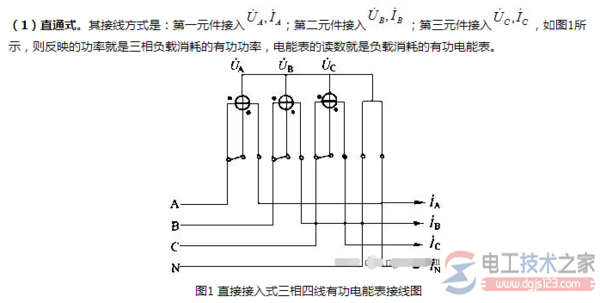

3相4线电表接线图1

3相4线电表接线图2

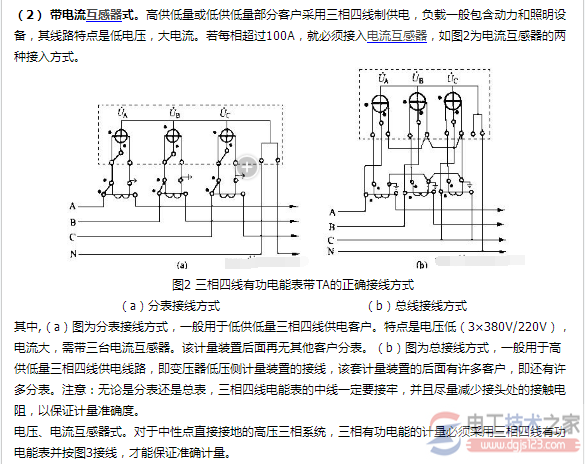

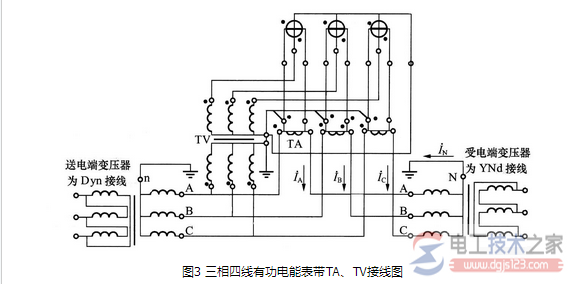

3相4线电表接线图3

三相四线电度表的各种接法

"三相四线电表,它有7个孔,“1 3 5进,2 4 6出,7接零线"通常状态下是这样接的!

主要看你的表是多大A的!1.5(6)A是有互感器就麻烦点!互感器的大于等于10个端子,10、40、60、80直通表7个端子!最右边的肯定是零线!左边的一般都是分组的!能直接看到3组!左边是互感器接法,右边是直接法!

单相电表和三相四线电表接线图

电表的接线形式很多,有单相电表的接法,也有三相电表的接法;有直接接线式,也有经过电流互感器和电压互感器接线的。但是总的来说,只有两种回路:电压回路和电流回路。电表接线的一般原则是:电流线圈与负载串联,或接在电流互感器的二次侧,电压线圈与负载并联或接在电压互感器的二次侧。

单相电表接线图4

单相电表接线图

单相电表的接线相对简单明了。在低电压小电流线路中,电表可直接接在线路上,如图(A)所示。电表端盖(即图中标有1、2、3、4的那一排方框)都画有接线图,对于低电压大电流中的线路中,电表电流线圈经电流互感器与负载相连,如图(B)所示。国产DD862系列单相电表。

三相电表接线图5

三相电表接线图

三相电表有三相三线有功电表和三相四线有功电表之分。

三相三线有功电表的接线:三相三线有功电表(机械表)有两个驱动部件组成,两个铝盘固定在一个转轴上,称二元件电表。对外共有8个接线端。

其接线图如右图所示,(a)为直接接入,(b)为经过电流互感器接入的接线方法;电工:www.dgjs123.com

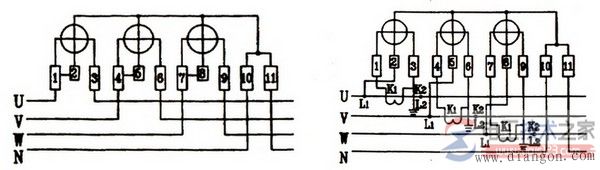

三相四线有功电表的接线:三相四线有功电表由三个驱动部件组成,称三元件电表,和单相及三相三线电表外观上最大的不同是其共有11个这么多接线端,此电表常用在动力和照明混合的供电电路。接线图如下:

三相四线电表接线图6

上图(左)为三相四线有功电表直接接入,火线U、V、W分别接在1、4、7端,3、6、9端接负载,零线接10号端,11号端接负载另一端。

三相四线电表接线图7

上图(右)为三相四线有功电表经电流互感器接入,火线U、V、W分别接电流互感器一次侧首端L1,一次侧末端L2端接负载,电度表1、4、7端分别接电流互感器二次侧首端K1,3、6、9端分别接二次侧末端K2,电表2、5、8端分别接电流互感器一次侧L1端,其连片应拆下。

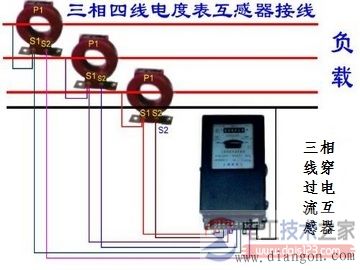

为保证安全,电流互感器二次侧末端K2应分别接地。右图为接线图的模拟演示,大家注意电流互感器与电表的接线。

附1,三相四线互感器电表接线图

三相四线互感器电表、我接入后为什么倒转呢

三相四线电表接线图8

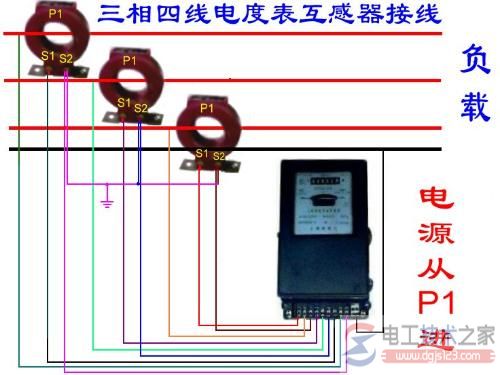

三只互感器安装在断路器负载侧,三相火线从互感器穿过。互感器和电度表的接线如下:1、4、7为电流进线,依次接互感器A、B、C相电互感器的S1。3、6、9为电流出线,依次接互感器A、B、C相电互感器的S2。2、5、8为电压接线,依次接A、B、C相电。10端子接零线 。

附2,三相四线电表接线图的问题

翻过接线端子盖,就可以看到接线图。其中1、4、7接电流互感器二次侧S1端,即电流进线端;3、6、9接电流互感器二次侧S2端,即电流出线端;2、5、8分别接三相电源;10、11是接零端。为了安全,应将电流互感器S2端连接后接地

那么电度表是靠什么工作,是不是2、5、8?还有2、5、8的电源可不可以从互感器后面取?

电表依靠电流线圈和电压线圈的共同作用旋转。互感器的次级与电表电流线圈构成回落,而2.5.8端和零线之间就是电压线圈。三相四线电表有三个电流线圈,三个电压线圈。
