单相电表与三相四线电表接线图原则说明

来源:电工天下   编辑:小电工发布时间:2017-01-04 22:17:03

单相电表与三相四线电表接线图

电表的接线形式很多,有单相电表的接法,也有三相电表的接法;有直接接线式,也有经过电流互感器和电压互感器接线的。

总之,只有两种回路:电压回路和电流回路。

电表接线的一般原则:电流线圈与负载串联,或接在电流互感器的二次侧,电压线圈与负载并联或接在电压互感器的二次侧。

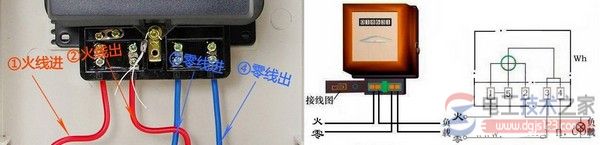

电表接线图1

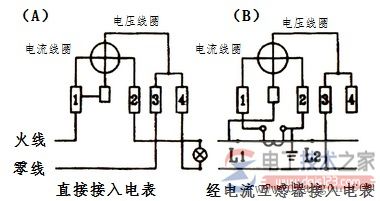

单相电表接线图

单相电表的接线:在低电压小电流线路中,电表可直接接在线路上,如图(A)所示。(电工技术之家 www.dgjs123.com)电表端盖(即图中标有1、2、3、4的那一排方框)都画有接线图,对于低电压大电流中的线路中,电表电流线圈经电流互感器与负载相连,如图(B)所示。国产DD862系列单相电表。

<a href=/pdzs/3309.htm target=_blank class=infotextkey>三相电</a>表接线图

三相电表有三相三线有功电表和三相四线有功电表之分。
三相三线有功电表的接线:三相三线有功电表(机械表)有两个驱动部件组成,两个铝盘固定在一个转轴上,称二元件电表。对外共有8个接线端。其接线图如右图所示,(a)为直接接入,(b)为经过电流互感器接入的接线方法;

三相四线有功电表的接线:三相四线有功电表由三个驱动部件组成,称三元件电表,和单相及三相三线电表外观上最大的不同是其共有11个这么多接线端,此电表常用在动力和照明混合的供电电路。

接线图:

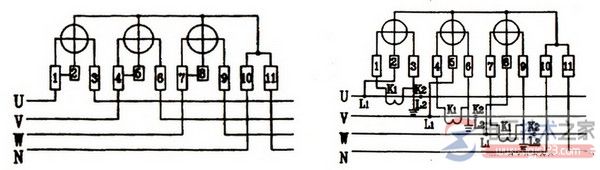

三相四线电表接线图

上图(左)为三相四线有功电表直接接入,火线U、V、W分别接在1、4、7端,3、6、9端接负载,零线接10号端,11号端接负载另一端。
三相四线电表接线图

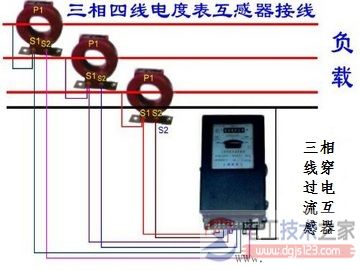

上图(右)为三相四线有功电表经电流互感器接入,火线U、V、W分别接电流互感器一次侧首端L1,一次侧末端L2端接负载,电度表1、4、7端分别接电流互感器二次侧首端K1,3、6、9端分别接二次侧末端K2,电表2、5、8端分别接电流互感器一次侧L1端,其连片应拆下。为保证安全,电流互感器二次侧末端K2应分别接地。右图为接线图的模拟演示,大家注意电流互感器与电表的接线。
