单相电度表内部结构与单相电度表的安装方式

来源:电工天下   编辑:小电工发布时间:2020-04-02 16:19:01

有关单相电度表的内部结构,包括电压线圈、电流线圈、铝制圆盘等,单相电能表的直接接入式安装,单相电能表的直接接入式安装,配电流互感器单相电能表的安装等。

单想电度表的内部结构

单相感应式电能表的内部结构:电压线圈;电流线圈;铝制圆盘;转轴;上轴承;下轴承;计度器;制动磁钢组成。

单相电度表的原理

当交流电通过感应式单相电能表的电压线圈和电流线圈时,电压线圈和电流线圈产生的是两个交变磁通,这两个交变磁通及其产生的涡流相互作用,产生电磁力矩,推动铝盘转动。

负载功率越大,铝盘转速越快。配电流互感器时,精度应不低于0.5级。电流互感器的极性要用对。

电能表常数A(安)是电能表的-个重要参数,它表示每千瓦时(kW.h)对应铝盘转数,通常标注在电能表的铭牌上

单相电度表的安装

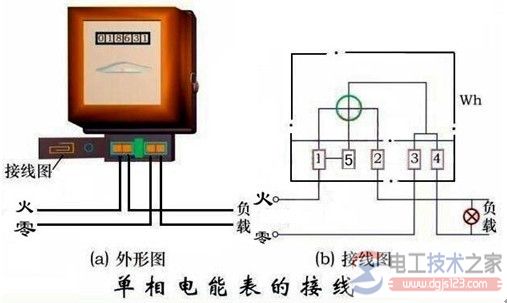

1、 单相电能表的直接接入式安装

单相电度表1

电源火线接入电能表的接线端①, 电源零线接入电能表的接线端③。电能表接线端②的出线是负载的火线,电能表接线端④的出线是负载的零线。接线端①和接线端⑤应可靠连接。

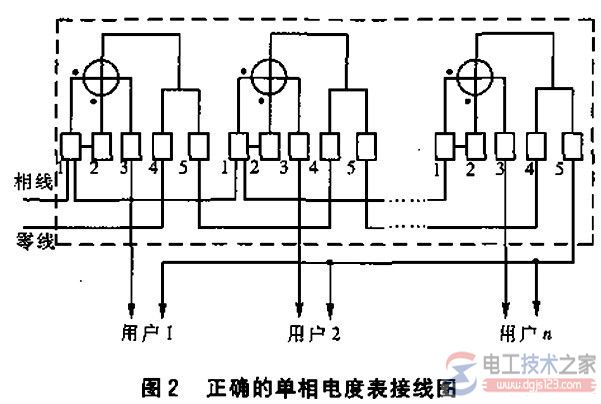

2、单相电能表的直接接入式安装

单相电度表2

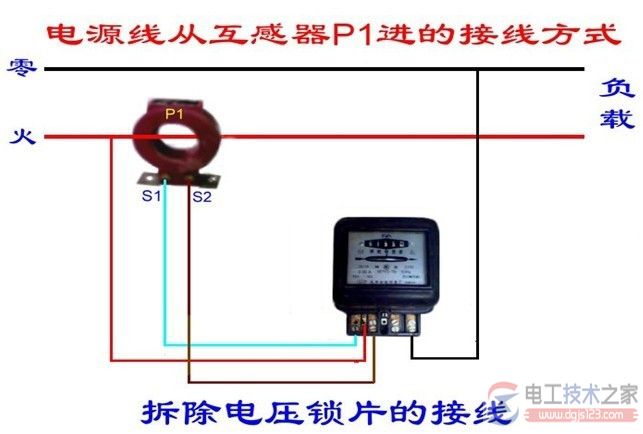

3、配电流互感器单相电能表的安装

单相电度表3

单相电度表4
