高压三相四线有功电能表经电压互感器和电流互感器的接线图
来源:电工天下时间:2020-07-14 16:54:12 作者:老电工手机版>>

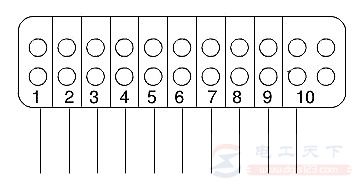

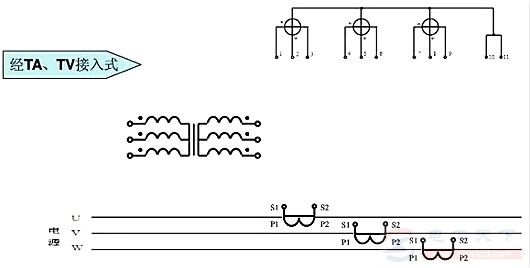

高压三相四线有功电能表经互感器的接线图
如下所示:
适用范围:110KV及以上电网(中性点有效接地电网)。
高压三相四线有功电能表经电流互感器、电压互感器接线,需要接10根线:六根电流线、四根电压线。

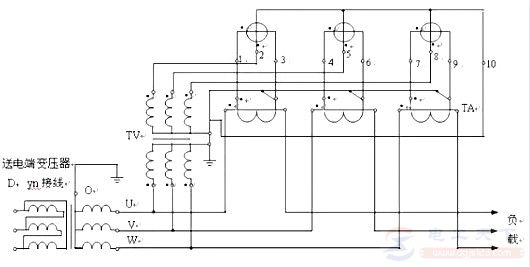

正确接线图如下:
