低压三相四线有功电能表经电流互感器的接线方式
来源:电工天下时间:2020-07-14 16:30:45 作者:老电工手机版>>

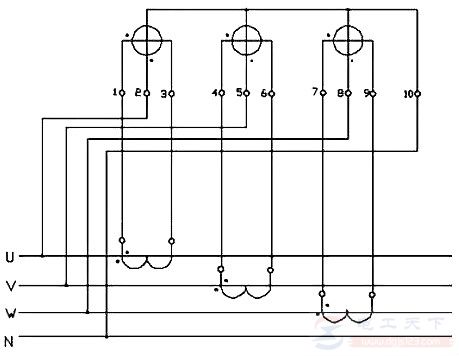

低压三相四线有功电能表经电流互感器的接线图
如下所示:
适用范围:计量低压大电流(电流大于50A)负荷。

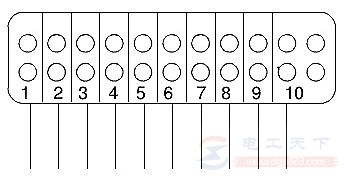

低压三相四线有功电能表经电流互感器接线时,需要接10根线:六根电流线、四根电压线。

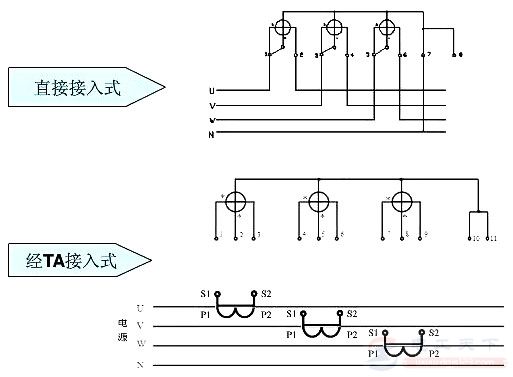

正确的接线图,如下:
