三相三线制电表的接线图
来源:电工天下时间:2020-07-13 11:35:53 作者:老电工手机版>>
分享一个三相三线制电表的接线图,先搞清楚三相三线制电表与三相四线制电表的区别,再来一张接线图,供大家学习参考。
三相三线制电表的接线图
三相三线与三相四线的最大区别:三线只有三根相线,仅可以提供380v电压;四线是三根相线加一根零线,可以提供380v或220v电压。中间是地线,左零线,右火线。

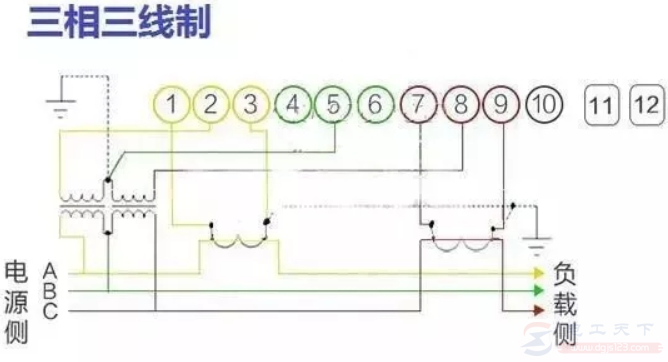

以下是三相三线制电表的接线示意图:
延伸阅读:
三相三线制与三相四线制供电的区别
常见的供电线路,有三相三线制与三相四线制供电之分,三相三线制电路多是指10KV电压及以上高压线路,三相四线制电路:多是指660/380/220低压线路,二者的具体区别。

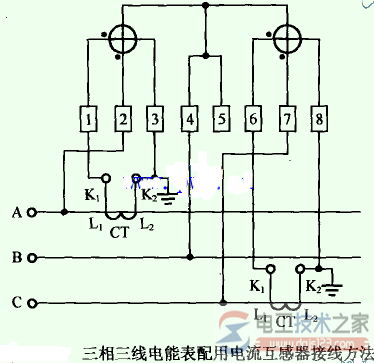

三相三线电能表经电流互感器的接线图
三相三线电能表经电流互感器如何接线,有没有详细的接线图供参考,电能表每组元件的电流线圈分别接在不同相的电流互感器二次侧,每组元件电压线圈的首端对应接在电源的相线上。
电流互感器与三相三线有功电能表的接线图
分享一个三相三线有功电能表的接线图,电流互感器与三相三线有功电能表的接线方法,第三相电流互感器的正负极接反造成电能表反转,计量错误,将第三相电流互感器二次侧反接即可。
