有关单相电表的接线图,家用单相电表有二种接线方式,一种是直入式,一种是互感式,选择不同的接入方式,单相电表的接线图自然是不同的,电工天下小编带大家来了解下。
单相电表的接线图

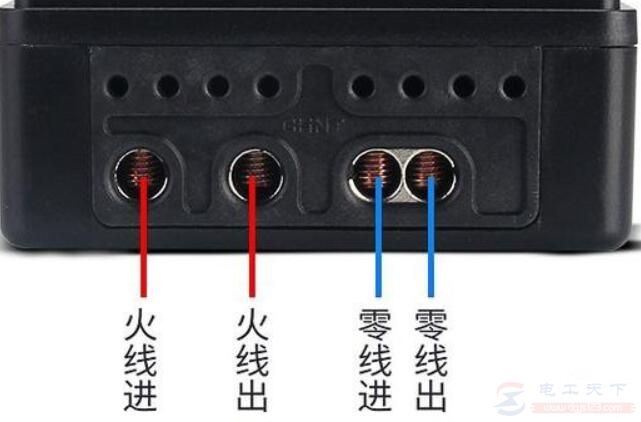

1、直入式电表接线图
单相直入式电表一共四个接线端子,电表规格从20A~100A,在选择电表规格时,确保实际电流不超过电表的最大电流,留出一定的余量,以备后续增加新的家用电器时使用。
电表的接线图如下:
直入式单相电表最大规格是100A,当电流超过100A就需要采用互感式电表,并且配合电流互感器使用。
2、带互感器的电表接线图
互感式电表规格一般是1.5(6)A,这种家用的单相电表共有五个接线端子,1、3接电流互感器,2接火线,4、5接零线。4/5任一端子均可以接零线。
电表的接线图如下:
注意:S1必须接1、S2接3,不能接反;火线必须从互感器的P1面穿入,从P2面穿出;接反时电表会出现反转的现象。
完成了单相电表的接线操作,简单说一下用电量的计算方法,计算公式为:实际用电量=电表读数*互感器倍数。
更多有关电表用电量的计算方法,参考如下这几篇文章:
家用电器用电量的计算公式
有关家用电器的电量计算方法,不同功率的电器单位时间内所消耗的电量不一样,这里介绍下家用电器用电量的计算公式,以及家用电器用电量的计算实例,供大家参考。
家用空调用电量的计算方法
【空调用电量怎么算,家用空调用电量的计算方法】有关空调用电量的计算方法,空调耗电量主要看压缩机的功率,空调能量比不一样,空调机的压缩率不同,所消耗的电量是不一样
空调用电量怎么算?空调一小时用多少度电?
空调用电量的大小怎么计算,1P的空调与3P的空调用电量自然是不一样的,空调耗电量主要看压缩机的功率,空调一小时用多少度电,空调耗电量的影响因素有哪些。
以上介绍了单相家用电表的接线图,有关直入式与互感式电表的接线方法,希望对大家有所帮助。
