家用单相电表一般怎么接线,附家用单相电度表接线图二张
来源:电工天下时间:2020-06-20 10:27:55 作者:老电工手机版>>
有关家用单相电表的接线图,普通的单相电表的接线很简单,一般都是采用直入式的接线方法,这种电表的四个接线柱,哪一个该接火线,哪一个该接零线,一起来学习下。
家用单相电表的接线图

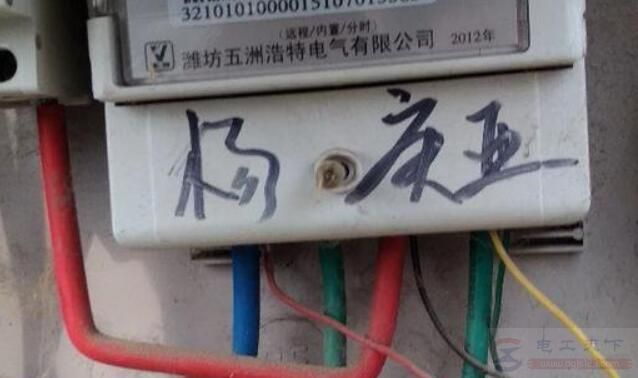

仔细观察一块家用单相电表,接线插口共有4个,从左到右分别为1234,1是进入电源的火线,2是进入家中的火线,3是外进来的电源零线,4是进入家中的零线。
家用单相电度表接线,如下图:
1、1和3接电源进线。
2、2和4接电源出线。
在单相电表的上面有四个接线柱,从左到右分别为:
1,2,3,4,其中1,2为一组,3,4为一组。1为火线进,2为火线出。3为零线进,4为零线出。1,3为电源进线,2,4为电源出线。
上图为RS485抄表模块,L,N(红,黑)取电源火零,信号线(黄绿)接到表上相应端口。
在对这种单相电表接线时,先要分清是3个接线端子,还是4个接线端子。
3个接线端子的接线:从左开始入口火线,零线出口火线。4个接线端子的接线:1和2入口线 3和4出口线。
家用单相电表接线图及安装说明(图文)
有关家电单相电表的接线图,电表电流不是越大或越小就好,要与耗电功率相对应,本文还介绍了家用单相电表的安装与使用方法。
电度表的接线图接线方法大全(单相电表与三相四线电表接线)
电度表的接线图大全,了解机械式电度表的型号及其含义,并重点介绍了机械式三相四线电度表的读法、机械式三相四线制有功电度表的常用接法、机械式单相电度表的接法、机械式电度表的实物图片等。
以上就是家用单相电表的接线图,只要分清了接线端子应接哪一类线,电表接线的操作并不复杂,希望对大家有所帮助。
