断路器的零线火线接反的问题
来源:电工天下时间:2019-07-12 11:41:47 作者:老电工手机版>>
在对断路器进行接线时,如果零线与火线接反了,会出现什么问题。断路器的零线火线接反的问题,包括断路器下口接反,1P漏电断路器上口接反,2P断路器、1P+N断路器零火线接反等。
断路器零火线接反的问题
一、断路器的零线火线接反
1)断路器下口接反
断路器下口零火线的顺序,应该与上口相同。
如果接反,则会导致整个房间内的零火线顺序都反了。
2)1P漏电断路器上口接反
不说不带漏电的1P断路器,是因为1P断路器的零线直接取自零线排,几乎不可能接错。
1P漏电断路器的零线和火线都需要接在断路器上,但是,当断路器断开时,只能断开火线。倘若接反,就会对导致断路器落闸后房间内依然满布电压,危险性极大。
且1P漏电断路器的零火线顺序并不固定,因此在接线时,一定要注意观察接线柱上面的标识,将零线接在标有N的接线柱上。
3)2P断路器、1P+N断路器零火线接反
2P断路器,可以同时断开零线和火线,反接零线与火线不会有什么影响。
猜你喜欢:
-

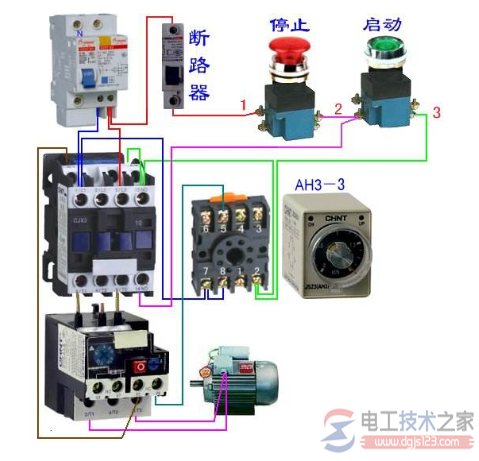

家用漏电断路器的接线图
家用漏电断路器接线图实例图解,学习下漏电开关的接线方法,经过漏保用电的必须是零线和火线两根,其他单根线不得借用漏保的零线或火线,否则漏保跳闸,漏电保护器接线图示例。....
-

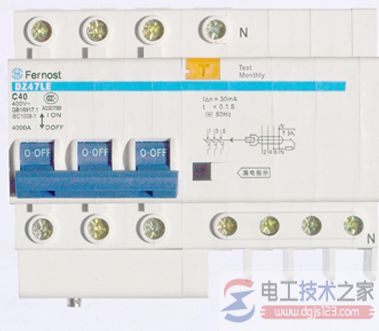

三相漏电断路器的接线图
有关三相漏电断路器接线图,三相漏电断路器的接线方法,三相漏电断路器接线方式为:A、B、C、N零线,上进下出。....
以上介绍了断路器的零线火线接反的问题,在实际的操作中,一定要避免这类问题的发生。
