断路器零线与火线的正确接线方法

来源:电工天下   编辑:小电工发布时间:2019-07-12 11:10:21

当拿到一些断路器后,对断路器中零线火线的接线问题,一定要研究清楚,掌握断路器中零线火线的正确接线方式,才不会出现零线与火线接反的问题,保证电路的正常运行。

断路器零线与火线的正确接线方法

一、断路器零线与火线的接线方法

1)家用断路器的5种类型

1P断路器、1P+N断路器、2P断路器、1P漏电断路器和2P漏电断路器。

断路器零线与火线的正确接线方法

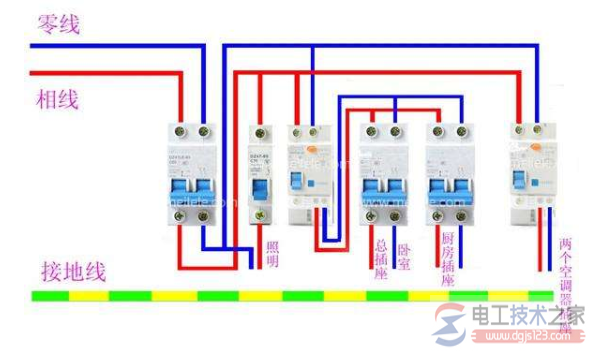

2)家用断路器的接线

接线时,1P断路器不需要区分零火线方向,1P断路器只需要接火线(进出线各一个接线柱)。

除了1P断路器以外,剩下的四种断路器均为上下各两个接线柱,在接线时注意零火线的顺序:上下为一组,零火线分左右(进线的左右与出线的左右一致)。

面对多个1P+N断路器、2P断路器、1P漏电断路器和2P漏电断路器时,要做到:

查看1P+N断路器和1P漏电断路器,在它们的接线柱上,会有一个“N”标识。不同品牌的断路器,N标识的方向也不同:可能在左,也可能在右。

二、零线与火线接反的问题

在对断路器进行接线时,零线与火线接反的问题,总是时有发生。那么,断路器中零线与火线接反会有什么后果?

接反了零线和火线,对于2P断路器和2P漏电断路器来说没有太大妨碍,唯一影响就是看起来不规范,维修时需要重新查找零火线,带来一点点不便。

1P+N断路器和1P漏电断路器在断开时,只能断开火线——即无标识接线柱上接的那根线。

如果错接了零火线,则当断路器断开时,实际上断开的是零线。此时虽然电路中没有电流了,当时依然存在电压。如果人摸上去,还是会触电的。

1P断路器的零线在零排上,非常不容易接错。

注意,1P断路器接错的后果与1P+N断路器反接零火线的后果相同。

三、家用漏电断路器接线的注意事项

在购买断路器时,应购买N接线柱在同一侧的产品——一台配电箱内,不允许既出现左侧N接线柱的断路器,又出现右侧N接线柱的断路器。

接线时,将零线接到N接线柱上,无标识的接线柱接火线即可。

2P断路器和2P漏电断路器,理论上来说不需要区分零火线——左侧接零线或右侧接零线均可。

不过,如果按照规范操作,则要参考同一个配电箱内的1P漏电开关和1P+N开关的N接线柱方向,保证2P断路器和2P漏电断路器的零火线顺序与1P+N和1P漏电断路器的零火线顺序相同。

以上介绍了断路器零线与火线的正确接线方法,希望对大家有所帮助。
