更换断路器合闸线圈的步骤

来源:电工天下   编辑:小电工发布时间:2019-07-12 14:08:24

如何来更换断路器的合闸线圈,在对电气环境中断路器的合闸线圈进行更换操作时,要办理工作票,然后才能开始更换,共有13个步骤,一起来学习下。

更换断路器合闸线圈的步骤

一、更换断路器的合闸线圈

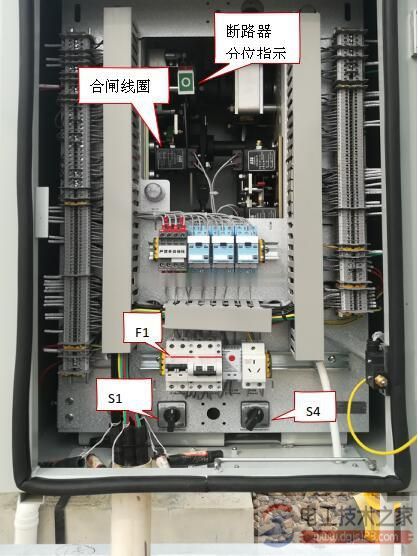

更换断路器合闸线圈的步骤(图1)

1)办理第一种工作票,为线圈更换做好准备。

2)电机回路开关F1断开。

3)断路器在分位。

4)S4置于“隔离”位。

5)接地良好。

6)合闸弹簧完全卸能。

7)分闸弹簧完全卸能。

8)拆下连接线圈的电缆。

9)松开线圈两侧的固定螺栓,只取下一个。

10)上下轻轻晃动,取下线圈。

11)将新线圈装上,并用螺栓固定。

12)接好电缆。

13)恢复各项安全措施,并进行数次分合试验。

二、断路器的合闸操作

  • 隔离刀闸的分合闸顺序

    隔离刀闸的分合闸顺序,在电路中需要先断开断路嘎哈,然后再断开隔离刀闸,以确保操作安全,正确的分合闸顺序,可以保证人身与设备安全,错误的分合闸顺序往往适得其反。....

  • 高压断路器的可靠合闸电压范围额定值

    高压断路器的可靠合闸电压范围额定值是多少,高压断路器合闸、分闸线圈额定电压、电流参数一览表,断路器合闸最低动作电压在额定电压的30%-65%间,是指在此范围内断路器应可靠合闸。....

  • 断路器连接两侧电源合闸

    断路器连接两侧电源合闸的二种方式,断路器连接两侧电源的合闸操作称为并网,并网的两种情况分为差频并网与同频并网,这二种并网方式的主要特点。....

以上就是更换断路器合闸线圈的步骤,希望对大家有所帮助。
