家用漏电断路器接线图实例图解(多图)

来源:电工天下时间:2019-10-30 14:34:09 作者:老电工手机版>>

家用漏电断路器接线图实例图解,学习下漏电开关的接线方法,经过漏保用电的必须是零线和火线两根,其他单根线不得借用漏保的零线或火线,否则漏保跳闸,漏电保护器接线图示例。

家用漏电断路器接线图与漏电开关的接线方法

一、家用漏电断路器接线图与漏电开关接线方法

如图:

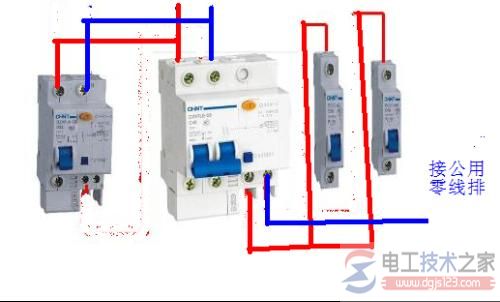

家用漏电断路器接线图1

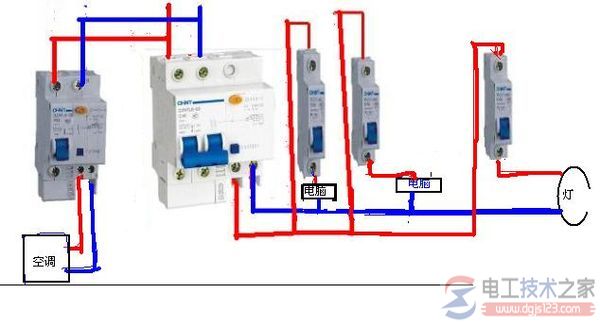

家用漏电断路器接线图2

二、漏电开关接线图

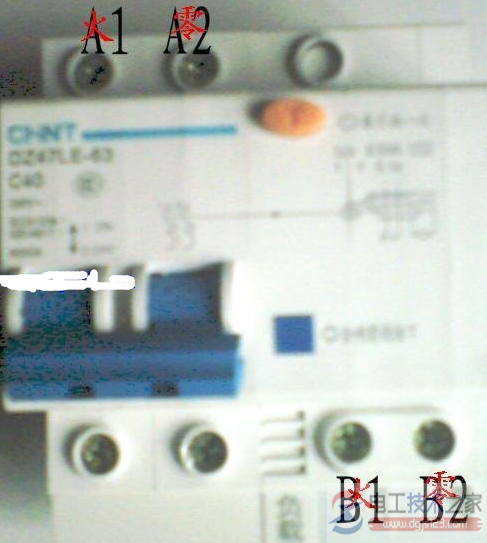

家用漏电断路器接线图3

以上漏电开关接线图,哪个是漏电开关? 第一个是什么开关? 这样接线对不对?

回答:以上图示没有总开关,经过漏保用电的必须是零线火线两根,其他单根线不得借用漏保的零线或火线,否则漏保跳闸。

家用漏电断路器接线图4

要加哪种总开关?可以把2个漏保中的一个作为总开关吗?如果中间白色的作为总开关,这样接线是否正确?

家用漏电断路器接线图5

回答:

这样也行,就是这个箱子没有总开关。

电表那里有刀闸或空开就行,当做总开关。

如果两台1.5p的空调接在左边的漏电保护器上,选择c32的。

三、漏电保护器接线图

家用漏电断路器接线图6

此图漏电保护为1P+N。

接线方法:

漏电保护器上端接电源,下端负荷侧接负载。
