断路器失灵保护的作用是什么(图文)

【断路器失灵保护的作用】

断路器的失灵保护装置是用来做什么的，断路器失灵保护的作用是什么，它用于差别断路器失灵，并快速切除其它断路器，使停电范围限制在最小，断路器的失灵保护会首先动作于母联断路器和分段断路器。

一、断路器失灵保护的作用

在断路器中的失灵保护装置，故障电气设备的继电保护动作发出跳闸命令而断路器拒动时，利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别，能够以较短的时限切除同一厂站内其他有关的断路器，使停电范围限制在最小，从而保证整个电网的稳定运行，避免造成发电机、变压器等故障元件的严重烧损和电网的崩溃瓦解事故。

10kV及以上系统，输电线路、变压器、母线发生故障，保护动作切除故障时，故障元件的断路器拒切，即断路器失灵而安装的保护失灵保护首先动作于母联断路器和分段断路器。

当系统发生故障,故障元件的保护动作而其断路器操作失灵拒绝跳闸时,失灵保护首先动作，再次跳开失灵断路器，若此断路器仍然拒动，则导致变电站相邻断路器跳闸。

（相关阅读：断路器失灵保护时间定值  装设断路器失灵保护的几种情况  ）

二、为什么装设断路器失灵保护，它的作用是什么？

220 kV以上的输电线路一般输送的功率大，输送距离远，为提高线路的输送能力和系统的稳定性往往采用分相断路器和快速保护。

由于断路器存在操作失灵的可能性当线路发生故障而断路器又拒动时将给电网带来很大的威胁，故应装设断路器失灵保护装置，有选择地将失灵拒动的断路器所在(连接)母线的断路器断开，以减少设备的损坏.缩小停电的范围，提高系统的安全稳定性。

三、断路器失灵保护原理分析

又称为后备接线，是一种后备保护。在同一发电厂或变电所内，当断路器拒绝动作时，它能够以较短时限，切除与拒动断路器连接在同一母线上的所有有电源支路得断路器，使停电范围限制到最小得程度。

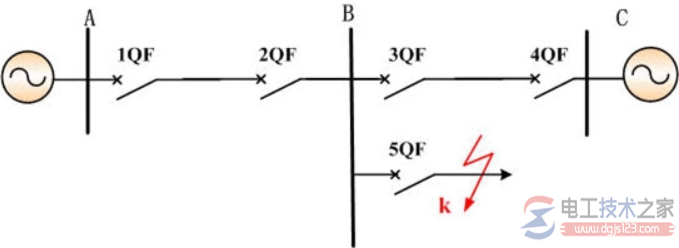

断路器失灵保护示意图：

k处发生故障时候，5QF拒动，装设于变电所B的断路器失灵保护动作，加速断开2QF、3QF。可使故障范围不至于影响到变电所A和C（1QF、4QF的远后备保护动作亦可达到同样的目的，但因为动作时间太长满足不了系统的要求）。

断路器失灵保护原理方框图：

动作原理：

当k处发生故障的时候，5QF的保护装置动作后，若5QF拒动，而且低电压元件U<动作，则“与”门开放，经延时t跳开2QF、3QF。

各元件作用：
（1）起动元件：由该组母线上所有引出线（2QF、3QF、5QF）的保护装置出口继电器构成。其作用是在发生断路器失灵时启动断路器失灵保护。
（2）低电压元件U<：辅助判别元件，其作用是判断故障是否已消除。
（3）延时元件t：鉴别是短路故障还是断路器失灵。

断路器失灵保护的动作条件：

（1）故障引出线的保护装置出口继电器动作后不返回；

（2）在保护范围内故障仍然存在故障。当母线上引出线较多时，鉴别元件采用检查母线电压的低电压元件；当母线上引出线较少时，鉴别元件采用检查故障电流的电流元件。

低电压元件动作电压整定：

按最大运行方式下线路末端短路时，有足够的灵敏度来整定。

延时元件的动作时间：躲过断路器跳闸时间和保护返回时间之和。
