塑壳断路器有哪几种形式_塑壳断路器的型号分类

来源:电工天下   编辑:小电工发布时间:2020-07-06 15:26:35

塑壳断路器有几种型式,国内市场供应的塑壳断路器有六种型式,塑壳断路器的型号及分类方法是怎么样的,一起来了解下。

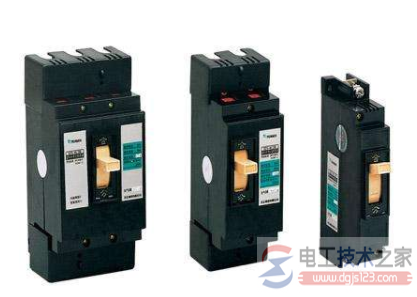

塑壳断路器的型号分类

推荐:1塑壳断路器的特点  2、塑壳断路器常用型号 3、塑壳断路器的主要作用  4、塑壳断路器热磁式与电子式的区别  5、塑壳断路器的选用原则

篇一,塑壳断路器的形式

用的数量最多的是热动一电磁型。它的过载长延时采用热双金属元件,短路电流时的瞬动采用电磁铁系统。

电磁式的油杯脱扣器既用于过载长延时,又用于短路电流的瞬动保护(即过载与短路保护使用同一个油杯脱扣器)。

篇二,塑壳断路器有几种型式?

国内市场供应的塑壳断路器有六种型式:

1) 塑壳断路器的N极不带过电流脱扣器,N极与其他三个相线极一起合分电路;

2) 塑壳断路器的N极不带过电流脱扣器,N极一向接通,不与其他三个相线极一起断开;

3) 塑壳断路器N极带过电流脱扣器,N极与其他三个相线极一起合分电路;

4) 塑壳断路器的N极带过电流脱扣器,N极一向接通,不与其他三个相线极一起断开;

5) 塑壳断路器的N极装设中性线断线保护器,N极与其他三个相线极一起合分电路;

6) 塑壳断路器的N极装设中性线断线保护器,N极一向接通,不与其他三个相线极一起断开。

篇三,四极塑壳式断路器有哪几种型式?

塑壳断路器的分类:

(1)热磁型──具有过负荷保护用的热元件和短路保护用的瞬时电磁跳闸元件,是应用最广的模铸外壳断路器。

(2)电磁型──只有瞬时电磁跳闸元件,用于只要求短路保护的地方。

(3)带熔断器的模铸外壳型──该型装有保护短路和过负荷的普通热磁型保护装置,并有限流熔断器保护较大的短路故障。

(4)高断流型──该型式与标准结构、不带熔断器的热磁型断路器比较,可用于较大短路电流的保护,也不需要增加空间。其装有坚固的触头和操作机构,并有高强度的模压箱。

塑壳断路器有哪几种形式

四极塑料外壳式断路器有六种型式:

1、断路器的N极不带过电流脱扣器,N极与其他三个相线极一起合分电路;

2、断路器的N极不带过电流脱扣器,N极始终接通,不与其他三个相线极一起断开;

3、断路器N极带过电流脱扣器,N极与其他三个相线极一起合分电路;

4、断路器的N极带过电流脱扣器,N极始终接通,不与其他三个相线极一起断开;

5、断路器的N极装设中性线断线保护器,N极与其他三个相线极一起合分电路;

6、断路器的N极装设中性线断线保护器,N极始终接通,不与其它三个相线极一起断开。

1和2型式适用于中性线电流不超过相线电流的25%的正常状态(变压器联结组标号为Y/yno),其中2型适用于TN-C系统(PEN线不允许断开);3和4型式适用于三相负载不平衡,且负载中有大量电子设备(谐波成份很大),导致N线的电流等于或大于相线电流,N线过载而无法借助三个相线的过电流脱扣器的动作来切断过载故障的情况;4型适合TN-C系统 ;5和6型式适合于在中性线断线时,切断三相及中线以保护单相设备避免损毁和间接触电事故的发生,6型适合于TN-C系统。

塑壳断路器的型号分类:

按产品极数分为二极(100A、160A、225A)、三极与四极. 四极产品中中性极(N极)的型式分四种: A型:N极不安装过电流脱扣器, 且N极始终接通, 不与其它三极一起合分; B型:N极不安装过电流脱扣器, 且N极与其它三极一起合分(N极先合后分);C型:N极安装过电流脱扣器, 且N极与其它三极一起合分(N极先合后分); D型:N极安装过电流脱扣器, 且N极始终接通, 不与其它三极一起合分。

篇四,塑壳断路器分几种规格?

断路器主要品种有:塑壳断路器、塑料外壳式断路器、漏电断路器、小型断路器、高分段小型断路器、高分段小型漏电断路器、小型漏电断路器、照明配电箱、双电源自动切换装置、智能型万能式断路器。

塑壳断路器有10型M1型DZ15\DZ20型还有DZ15LE DZ20LE DZ18。塑壳断路器能够在电流超过跳脱设定后自动切断电流。

塑壳指的是用塑料绝缘体来作为装置的外壳,用来隔离导体之间以及接地金属部分。

塑壳断路器通常含有热磁跳脱单元,而大型号的塑壳断路器会配备固态跳脱传感器。其脱扣单元分为:热磁脱扣与电子脱扣器。

常用的,额定电流共有以下几种 15 25 30 40 50 60 75 80 100 125 160 200 225 250 315 350 400 500 630 A。

塑壳断路器,在电路中作接通、分断和承载额定工作电流,并能在负载发生过载、短路、欠压的情况下进行可靠的断路保护。

断路器的动、静触头及触杆设计成平行状,利用短路产生的电动斥力使动、静触头断开,分断能力高,限流特性强。

塑壳指的是用塑料绝缘体来作为装置的外壳,用来隔离导体之间以及接地金属部分。

塑壳断路器通常含有热磁跳脱单元,而大型号的塑壳断路器会配备固态跳脱传感器。其脱扣单元分为:热磁脱扣与电子脱扣器。塑壳断路器有10型,M1型,DZ15\DZ20型,还有DZ15LE,DZ20LE,DZ18、等,塑壳断路器每个厂家表示型号都不一样。
